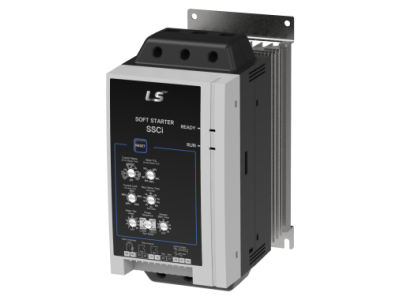

Softstarter LS Electric,42A, 18,5kW napięcie znamionowe 200-525V, sterowanie 110-240/380-440V AC | SSCI-042-V6-C1 Aniro

Opis i Kluczowe Cechy

Softstarter LS Electric o prądzie znamionowym 42A i mocy 18,5 kW (przeznaczony do napięć znamionowych 200-525V) to zaawansowane urządzenie do płynnego rozruchu i zatrzymywania trójfazowych silników indukcyjnych. Zaprojektowany do współpracy z systemami sterowania o napięciu 110-240V/380-440V AC, zapewnia ochronę silnika i sieci zasilającej przed przeciążeniami mechanicznymi i prądowymi podczas rozruchu.

• Prąd znamionowy 42A: Przeznaczony do silników o mocy do 18,5 kW przy napięciu znamionowym 230-500V, zapewnia bezpieczny rozruch nawet przy dużych obciążeniach.
• Zakres napięć znamionowych 200-525V: Uniwersalność – możliwość stosowania w różnych systemach zasilania trójfazowego (np. 230V, 400V, 500V).
• Sterowanie w zakresie 110-240/380-440V AC: Kompatybilny z powszechnie stosowanymi systemami sterowania, eliminuje potrzebę dodatkowych przetwornic napięcia.
• Płynny rozruch i zatrzymanie: Zmniejsza uderzenia mechaniczne i prądowe w sieci, wydłuża żywotność silnika i redukuje zużycie energii podczas rozruchu.
• Zabezpieczenia wbudowane: Ochrona przed przeciążeniem, zwarciem, zanikiem fazy oraz termiczna – minimalizuje ryzyko awarii i uszkodzeń układu napędowego.

Zgodność z Normami

Softstarter spełnia wymagania norm europejskich dotyczących bezpieczeństwa maszyn i urządzeń elektrycznych. Został zaprojektowany zgodnie z normami IEC 60947-4-2 oraz EN 61000-6-2/6-4, co potwierdza jego zgodność z dyrektywami Unii Europejskiej i oznaczenie CE.

Zastosowanie

Softstarter jest niezbędnym elementem w układach napędowych wymagających kontroli momentu obrotowego i prądu rozruchowego. Stosowany wszędzie tam, gdzie standardowy rozruch bezpośredni mógłby powodować uszkodzenia mechaniczne lub zakłócenia w sieci zasilającej.

• Napędy pomp, wentylatorów i dmuchaw w instalacjach przemysłowych – redukcja udaru hydraulicznego i prądowego.
• Maszyny obróbcze i centra obróbkowe CNC – ochrona silników o dużej bezwładności.
• Transport taśmowy i przenośniki – płynny start i zatrzymanie, eliminacja szarpnięć.
• Układy o dużej częstotliwości rozruchu – redukcja strat energetycznych i zjawisk termicznych w silniku.

Wskazówki Montażowe

Montaż i konfigurację softstartu powinien przeprowadzić wykwalifikowany elektryk z uprawnieniami SEP, zgodnie z instrukcją producenta. Urządzenie należy zamontować w obudowie o odpowiednim stopniu ochrony (zalecane IP20 lub wyższe), chroniącej przed kurzem i wilgocią. Przed podłączeniem należy upewnić się, że napięcie sieciowe mieści się w zakresie 200-525V, a system sterowania jest kompatybilny z zakresem 110-240/380-440V AC. Połączenia elektryczne muszą być wykonane zgodnie z schematem podanym w dokumentacji technicznej, z zachowaniem odpowiednich przekrojów przewodów i momentów dokręcania. Softstarter powinien być zasilany z układu o odpowiedniej mocy zwarciowej, aby zapewnić stabilną pracę.

FAQ

• Czy softstarter wymaga dodatkowego chłodzenia? W standardowych warunkach pracy softstarter nie wymaga dodatkowego chłodzenia, jednak w przypadku pracy w wysokich temperaturach otoczenia (>40°C) zaleca się zapewnienie odpowiedniej wentylacji lub montaż w klimatyzowanej szafie sterowniczej.
• Jaki jest maksymalny prąd rozruchowy softstartu? Maksymalny prąd rozruchowy zależy od parametrów silnika i ustawień softstartu. Standardowo softstarter ogranicza prąd rozruchowy do wartości 3-5 razy prądu znamionowego silnika, co zapewnia ochronę układu.
• Czy softstarter może być stosowany zasilany z falownika? Tak, softstartery LS Electric są kompatybilne z zasilaniem z falowników, jednak zaleca się konsultację z dokumentacją techniczną w celu ustawienia odpowiednich parametrów pracy, aby uniknąć zakłóceń.
