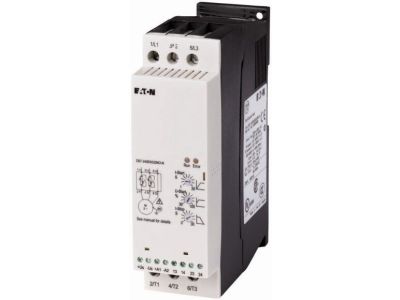

Softstarter DS7, 32A, Uc=24VAC/DC, DS7-340SX032N0-N | 134914 Eaton

Alternatywny kod produktu: DS7-340SX032N0-N

Opis i Kluczowe Cechy

Softstarter Eaton DS7-340SX032N0-N (symbol 134914) to urządzenie do łagodnego rozruchu silników trójfazowych, wyposażone w asymetryczne sterowanie zapłonem. Prąd znamionowy 32 A oraz napięcie sterowania 24 V AC/DC zapewniają kompatybilność z systemami niskonapięciowymi i precyzyjną kontrolę rozruchu. Kompaktowa konstrukcja pozwala na łatwą integrację w szafach sterowniczych.

• Prąd znamionowy 32 A: umożliwia bezpieczny rozruch silników o dużym obciążeniu bez ryzyka przeciążenia styków głównych.
• Napięcie sterowania 24 V AC/DC: bezpośrednia współpraca z układami PLC, przekaźnikami i sterownikami niskonapięciowymi – upraszcza okablowanie i zwiększa bezpieczeństwo.
• Asymetryczne sterowanie zapłonem: eliminuje powstawanie prądu stałego w obwodzie silnika, zapobiegając powstawaniu eliptycznych pól wirowych i zapewniając równomierny, stabilny rozruch.
• Krótki czas zbocza (min. 1 s): skutecznie ogranicza prąd włączania w odbiornikach rezystancyjnych (np. żarówki, grzejniki) oraz zmniejsza obciążenie sieci i elementów przełączających.
• Łagodny rozruch: redukuje naprężenia mechaniczne w układzie napędowym i wahania napięcia w sieci, wydłużając żywotność silnika i maszyn.

Zgodność z Normami

Softstarter DS7-340SX032N0-N spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Zalecane jest stosowanie zgodnie z wytycznymi producenta oraz lokalnymi przepisami instalacyjnymi.

Zastosowanie

Softstarter Eaton DS7 znajduje zastosowanie wszędzie tam, gdzie wymagany jest kontrolowany, łagodny rozruch silników trójfazowych, szczególnie w obciążeniach o dużej bezwładności lub wymagających ograniczenia prądu rozruchowego.

• Sterowanie silnikami napędów pomp, wentylatorów i przenośników – redukcja udarów hydraulicznych i mechanicznych.
• Rozruch maszyn produkcyjnych (obrabiarki, mieszarki, sprężarki) – ochrona elementów transmisyjnych i łożysk.
• Ograniczanie prądu włączania w odbiornikach rezystancyjnych (np. piece, nagrzewnice) bez punktu gwiazdowego – możliwość zastosowania w obwodach grzewczych.
• Automatyka budynkowa i przemysłowa – współpraca z systemami PLC, przekaźnikami i stycznikami w układach sterowania rozproszonego.

Wskazówki Montażowe

Montaż i podłączenie softstartera może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do zabudowy w szafie sterowniczej. Należy zapewnić odpowiednią wentylację zgodnie z dokumentacją techniczną. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 32 A oraz spodziewanego obciążenia. Moment dokręcania śrub zacisków należy stosować zgodnie z instrukcją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz ustawienia parametrów rozruchu.

FAQ

• Czy softstarter DS7-340SX032N0-N może być sterowany bezpośrednio z PLC? Tak, napięcie sterowania 24 V AC/DC pozwala na bezpośrednie podłączenie do cyfrowych wyjść PLC, przekaźników lub przycisków sterowniczych.
• Jakie jest minimalne i maksymalne napięcie sterowania? Producent podaje napięcie sterowania 24 V AC/DC – dla szczegółowych zakresów dopuszczalnych odchyłek należy sprawdzić dokumentację techniczną urządzenia.
• Czy softstarter nadaje się do pracy w trybie częstego załączania? Seria DS7 przeznaczona jest do normalnej częstotliwości załączania. W przypadku bardzo częstych rozruchów (powyżej kilkudziesięciu na godzinę) zalecamy konsultację z działem technicznym w celu doboru odpowiedniego urządzenia.
