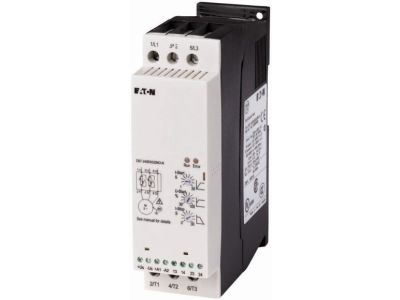

Softstarter DS7, 16A, Uc=110/230VAC, DS7-342SX016N0-N | 134930 Eaton

Alternatywny kod produktu: DS7-342SX016N0-N

Opis i Kluczowe Cechy

Softstarter DS7-342SX016N0-N (nr kat. 134930) to urządzenie do łagodnego rozruchu silników trójfazowych, charakteryzujące się prądem znamionowym 16 A i napięciem sterowania 110/230 V AC. Dzięki asymetrycznemu sterowaniu zapłonem eliminuje powstawanie prądu stałego podczas rozruchu, co zapewnia równomierne przyspieszanie wirnika porównywalne z softstarterami sterowanymi trójfazowo. Krótki czas zbocza (min. 1 s) umożliwia także ograniczenie prądu włączania w odbiornikach rezystancyjnych, takich jak żarówki czy elementy grzejne (bez uziemionego punktu gwiazdowego).

• Prąd znamionowy 16 A: bezpieczna praca w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przeciążenia styków.
• Napięcie sterowania 110/230 V AC: uniwersalne zasilanie cewki – możliwość zastosowania w instalacjach różnego typu.
• Asymetryczne sterowanie zapłonem: eliminacja prądu stałego pozwala uniknąć eliptycznych pól wirowych, co skraca czas rozruchu i zmniejsza obciążenie mechaniczne silnika.
• Minimalny czas zbocza 1 s: szybka regulacja napięcia wyjściowego, umożliwiająca płynne włączanie odbiorników rezystancyjnych bez udarów prądowych.
• Kompatybilność z silnikami trójfazowymi i odbiornikami rezystancyjnymi: wszechstronność zastosowań przy normalnej częstotliwości załączania.

Zgodność z Normami

Softstarter DS7 został zaprojektowany zgodnie z obowiązującymi normami europejskimi (standard DIN) oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i spełnienie wymogów stawianych aparaturze w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Urządzenie przeznaczone do łagodnego rozruchu silników trójfazowych oraz ograniczania prądu włączania w odbiornikach rezystancyjnych. Sprawdza się w aplikacjach wymagających płynnego startu i minimalizacji udarów.

• Łagodny rozruch pomp, wentylatorów, sprężarek i przenośników o normalnej częstotliwości załączania.
• Ograniczenie prądu włączania w żarówkach i grzejnikach elektrycznych (bez uziemionego punktu gwiazdowego).
• Sterowanie silnikami w automatyce budynkowej – klimatyzacja, wentylacja, centrale nawiewne.
• Zastosowania w instalacjach przemysłowych, gdzie wymagana jest eliminacja skoków prądu i momentu rozruchowego.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Softstarter należy instalować na szynie TH35 (DIN) w rozdzielnicy, zgodnie z zaleceniami dokumentacji producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 16 A oraz warunków obciążalności. Momenty dokręcania zacisków – według danych producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz ustawienia parametrów rozruchu.

FAQ

• Czy softstarter DS7 może pracować z silnikiem jednofazowym? Nie, urządzenie jest przeznaczone wyłącznie do łagodnego rozruchu silników trójfazowych.
• Jakie jest napięcie sterowania softstartera? Napięcie sterowania wynosi 110/230 V AC – pozwala to na podłączenie do typowych obwodów pomocniczych.
• Jaki jest minimalny czas zbocza napięcia? Minimalny czas zbocza wynosi 1 s, co umożliwia szybkie, ale płynne załączanie odbiorników, w tym rezystancyjnych.
