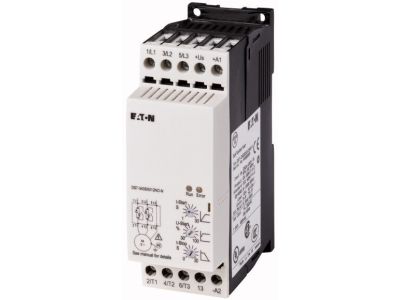

Softstarter DS7, 12A, Uc=110/230VAC, DS7-342SX012N0-N | 134929 Eaton

Alternatywny kod produktu: DS7-342SX012N0-N

Opis i Kluczowe Cechy

Softstarter DS7-342SX012N0-N (symbol 134929) firmy Eaton to zaawansowane urządzenie do łagodnego rozruchu silników trójfazowych, zaprojektowane dla prądu znamionowego 12A i napięcia sterowania 110/230 V AC. Dzięki zastosowaniu asymetrycznego sterowania zapłonem eliminuje powstawanie prądu stałego oraz eliptycznych pól wirowych, co zapewnia równomierny i krótki czas rozruchu, porównywalny z rozruchem trójfazowym. Urządzenie sprawdza się zarówno w aplikacjach silnikowych, jak i przy odbiornikach rezystancyjnych bez uziemionego punktu gwiazdowego.

• Prąd znamionowy 12 A: Umożliwia bezpieczną pracę z silnikami o odpowiedniej mocy oraz odbiornikami rezystancyjnymi, bez ryzyka przeciążenia styków.
• Napięcie sterowania 110/230 V AC: Elastyczne zasilanie obwodu sterowniczego, pozwalające na integrację z różnymi instalacjami przemysłowymi i budynkowymi.
• Asymetryczne sterowanie zapłonem: Skutecznie ogranicza składową stałą prądu podczas rozruchu, zapobiegając nierównomiernemu wirowaniu pola magnetycznego i wydłużonemu czasowi uruchamiania.
• Minimalny czas zbocza 1 s: Pozwala na szybkie ograniczenie prądu włączania w odbiornikach rezystancyjnych (żarówki, ogrzewanie) bez uziemionego punktu gwiazdowego.
• Ograniczenie przejściowych stanów włączania: Zapewnia łagodny rozruch, zmniejszając udary mechaniczne i elektryczne, co wydłuża żywotność silnika i napędzanych urządzeń.

Zgodność z Normami

Softstarter DS7-342SX012N0-N jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń stosowanych w instalacjach przemysłowych.

Zastosowanie

Softstarter DS7 przeznaczony jest do łagodnego rozruchu i zatrzymywania silników trójfazowych oraz do ograniczania prądu włączania w odbiornikach rezystancyjnych (bez uziemionego punktu gwiazdowego). Sprawdza się w aplikacjach wymagających częstotliwości załączania w zakresie normalnym.

• Sterowanie rozruchem silników pomp, wentylatorów, sprężarek i przenośników w przemyśle.
• Ograniczanie udarów prądowych w obwodach oświetleniowych (żarówki) oraz w systemach grzewczych (ogrzewanie rezystancyjne) bez neutralnego punktu gwiazdowego.
• Integracja z układami automatyki budynkowej i sterownikami PLC jako element wykonawczy w szafach sterowniczych.
• Zastosowanie w maszynach produkcyjnych, gdzie wymagany jest płynny start w celu ochrony mechanizmów napędzanych.

Wskazówki Montażowe

Montaż softstartera DS7-342SX012N0-N powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuj na szynie DIN (TH35) lub płycie montażowej w szafie rozdzielczej. Przekrój przewodów dobierz do prądu znamionowego 12 A oraz warunków instalacji. Moment dokręcania zacisków stosuj zgodnie z zaleceniami producenta (dostępne w karcie katalogowej). Zapewnij odpowiednią wentylację – nie zakrywaj otworów chłodzących.

FAQ

• Jakie jest napięcie sterowania softstartera DS7-342SX012N0-N? Napięcie sterowania wynosi 110/230 V AC – może być zasilany z typowych obwodów sterowniczych w instalacjach przemysłowych i budynkowych.
• Czy softstarter DS7 nadaje się do odbiorników rezystancyjnych, takich jak żarówki lub grzałki? Tak, pod warunkiem że odbiornik nie ma uziemionego punktu gwiazdowego. Urządzenie skutecznie ogranicza prąd włączania dzięki krótkiemu czasowi zbocza (min. 1 s).
• Jaki jest prąd znamionowy tego modelu i do jakich silników mogę go zastosować? Prąd znamionowy wynosi 12 A. Przy napięciu 400 V odpowiada mocy silnika w zakresie ok. 5,5 kW (szacunkowo). Dokładną dobór należy przeprowadzić na podstawie parametrów silnika i obciążenia.
