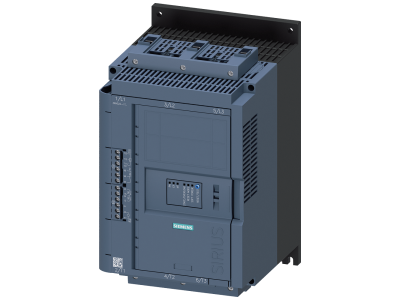

Softstarter 3RW52 480V, 63A, 110-250V, zaciski śrubowe | 3RW5225-1TC14 Siemens

Alternatywny kod produktu: 3RW52251TC14

Opis i Kluczowe Cechy

Softstarter serii 3RW52 o symbolu 3RW5225-1TC14 to urządzenie przeznaczone do łagodnego rozruchu i zatrzymywania silników trójfazowych. Zaprojektowany do pracy przy napięciu zasilania 480 V i prądzie znamionowym 63 A, z napięciem sterowania w zakresie 110–250 V. Wyposażony w zaciski śrubowe ułatwiające podłączenie przewodów. Urządzenie montowane jest na szynie DIN, co pozwala na szybką i uporządkowaną instalację w rozdzielnicy.

• Prąd znamionowy 63 A: Zapewnia bezpieczną pracę z silnikami o znacznej mocy, bez ryzyka przeciążenia w normalnych warunkach eksploatacji.
• Napięcie zasilania 480 V: Dopasowany do typowych instalacji przemysłowych o napięciu międzyfazowym 480 V, co gwarantuje kompatybilność z wieloma sieciami.
• Napięcie sterowania 110–250 V AC/DC: Szeroki zakres napięcia sterującego umożliwia elastyczne podłączenie do różnych systemów automatyki i źródeł sygnału.
• Zaciski śrubowe: Solidne i pewne połączenie elektryczne, ułatwiające montaż i konserwację bez potrzeby stosowania specjalistycznych narzędzi.
• Płynny rozruch i zatrzymanie: Zmniejsza obciążenia mechaniczne i udary prądowe w sieci, wydłużając żywotność silnika i napędzanych maszyn.

Zgodność z Normami

Softstarter został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Szczegółowe normy produktowe dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Softstarter 3RW5225-1TC14 idealnie sprawdza się w aplikacjach przemysłowych i budynkowych, gdzie wymagane jest kontrolowane rozpędzanie i hamowanie silników asynchronicznych.

• Sterowanie rozruchem pomp, wentylatorów, sprężarek – redukcja uderzeń hydraulicznych i wydłużenie żywotności instalacji.
• Łagodny start przenośników taśmowych, mieszadeł i innych maszyn o dużym momencie bezwładności.
• Zastosowanie w systemach automatyki budynkowej (np. klimatyzacja, wentylacja) z możliwością podłączenia do sterowników PLC.
• Modernizacja starszych układów rozruchowych (gwiazda-trójkąt) w celu poprawy komfortu pracy i energooszczędności.

Wskazówki Montażowe

Montaż i podłączenie softstartera może być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i sterowania oraz upewnić się, że obwód jest rozładowany. Urządzenie montuje się na szynie DIN TH35 zgodnie z zaleceniami dokumentacji producenta. Przekrój przewodów należy dobrać do prądu znamionowego 63 A oraz warunków instalacyjnych. Momenty dokręcania zacisków śrubowych muszą być zgodne z wartościami podanymi w instrukcji – zazwyczaj w zakresie 2–4 Nm (sprawdź w dokumentacji). Po zamontowaniu należy wykonać konfigurację parametrów rozruchu (czas startu, czas stopu, ograniczenie prądu) zgodnie z charakterystyką silnika.

FAQ

• Czy softstarter ma wbudowany by-pass (szczytowy styk obejściowy)? W standardowym modelu 3RW52 nie jest przewidziany by-pass – prąd silnika płynie przez tyrystory przez cały czas pracy, co zapewnia miękkie zatrzymanie. W razie potrzeby należy zastosować zewnętrzny stycznik obejściowy (sprawdź w dokumentacji).
• Jakie jest napięcie sterowania – AC czy DC? Softstarter obsługuje napięcie sterowania w zakresie 110–250 V zarówno dla prądu przemiennego (AC), jak i stałego (DC). Należy dobrać odpowiednie źródło sygnału (np. przekaźnik, PLC) zgodne z tym zakresem.
• Czy urządzenie posiada zabezpieczenie przed przegrzaniem? Softstarter wyposażony jest w czujnik temperatury radiatora i zabezpieczenie termiczne. W przypadku zbyt wysokiej temperatury (np. przeciążenie) urządzenie automatycznie wyłącza silnik. Brak jednak wbudowanego termistora silnikowego – zaleca się stosowanie zewnętrznych czujników w aplikacjach krytycznych.
