Softstart Uwe=3x400V AC, Iwy=90A, Pmax=45kW | SF-450 F&F

Opis i Kluczowe Cechy

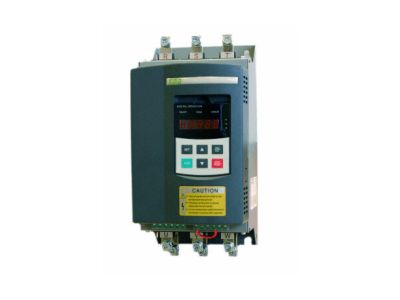

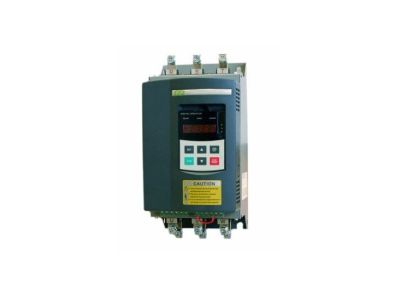

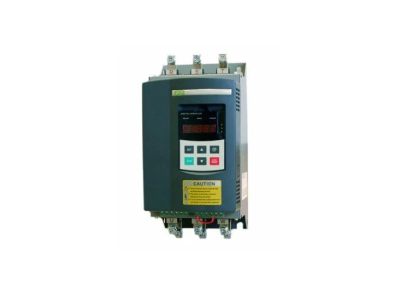

Softstart SF-450 firmy to trójfazowy urządzenie do łagodnego rozruchu asynchronicznych silników klatkowych. Przeznaczony do sieci 3x400 V AC, oferuje prąd wyjściowy 90 A i maksymalną moc silnika 45 kW. Zaawansowane sterowanie mikroprocesorowe z sześcioma typami charakterystyk rozruchowych pozwala precyzyjnie dopasować parametry startu do wymagań napędu, eliminując udary prądowe i mechaniczne.

• Pełne sterowanie trójfazowe: Sześć typów charakterystyk rozruchowych umożliwia optymalne dopasowanie przebiegu rozruchu do obciążenia – od lekkiego startu pomp po ciężkie napędy kruszarek.
• Kontrola momentu, prądu i mocy: Stały nadzór nad parametrami pracy silnika zarówno podczas rozruchu, jak i w trakcie normalnej eksploatacji, co zwiększa żywotność napędu.
• Zabezpieczenia elektroniczne: Przed przeciążeniem, niedociążeniem, przepięciami i zanikami napięcia – kompleksowa ochrona silnika i instalacji przed uszkodzeniami.
• Panel sterowniczy z klawiaturą i wyświetlaczem LED: Intuicyjna konfiguracja parametrów, podgląd bieżących wartości oraz odczyt zapisanych błędów ułatwiają obsługę i diagnostykę.
• Programowane wyjścia przekaźnikowe (3 szt.) oraz wyjście analogowe kontroli prądu: Umożliwiają sygnalizację stanów pracy, sterowanie zewnętrznymi urządzeniami (np. stycznikami) oraz monitoring prądu w systemie nadzoru.
• Pamięć błędów i automatyczny restart: Rejestracja ostatnich zdarzeń pozwala szybko zidentyfikować przyczyny awarii, a funkcja automatycznego restartu przywraca pracę po ustąpieniu zakłócenia (zgodnie z konfiguracją).

Zgodność z Normami

Softstart SF-450 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Urządzenie zostało zaprojektowane zgodnie z zasadami bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej, co potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych.

Zastosowanie

Softstart SF-450 jest przeznaczony przede wszystkim do bezpiecznego rozruchu asynchronicznych 3-fazowych silników klatkowych. Pozwala zastąpić tradycyjne układy gwiazda-trójkąt, jednocześnie znacząco redukując udar prądowy i naprężenia mechaniczne w napędach o dużym momencie bezwładności. Sprawdza się w następujących scenariuszach:

• Rozruch silników napędzających ciężkie maszyny, takie jak młyny, kruszarki, przenośniki taśmowe i wentylatory o dużej mocy.
• Sterowanie pracą pomp i sprężarek – łagodny start wydłuża żywotność uszczelnień i zaworów oraz eliminuje uderzenia hydrauliczne.
• Automatyka procesów produkcyjnych – integracja z systemami PLC poprzez wejścia cyfrowe (4 szt., sterowanie bezpotencjałowe) oraz wyjścia przekaźnikowe.
• Zastosowania wymagające częstego załączania/wyłączania silników – np. w transporcie, dozowaniu i obróbce materiałów.

Wskazówki Montażowe

Montaż i podłączenie softstartu SF-450 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie należy instalować w szafie sterowniczej zapewniającej odpowiednią wentylację i ochronę przed czynnikami zewnętrznymi. Wszelkie czynności – w tym dobór przekroju przewodów, ustawienie parametrów oraz moment dokręcania zacisków – wykonywać zgodnie z dokumentacją techniczną dostarczoną przez producenta. Po zakończeniu instalacji sprawdzić poprawność połączeń i ustawień przed pierwszym uruchomieniem.

FAQ

• Czy softstart SF-450 ma wbudowany stycznik obejściowy? Nie, urządzenie nie zawiera wbudowanego stycznika obejściowego. W razie potrzeby pracy ciągłej silnika (po rozruchu) można zastosować zewnętrzny stycznik obejściowy sterowany przez programowane wyjście przekaźnikowe.
• Jakie charakterystyki rozruchowe są dostępne w SF-450? Softstart oferuje sześć różnych typów charakterystyk – umożliwiają one płynną regulację momentu, prądu i mocy zarówno podczas rozruchu, jak i normalnej pracy. Wybór odpowiedniej charakterystyki zależy od rodzaju napędu i wymaganego profilu startu.
• Czy SF-450 umożliwia automatyczny restart po zaniku napięcia? Tak, urządzenie posiada funkcję automatycznego restartu. Należy jednak pamiętać, że jej aktywacja powinna być poprzedzona analizą ryzyka dla danej aplikacji i konfiguracją odpowiednich zabezpieczeń (np. czasowych opóźnień).
