Softstart Uwe=3x400V AC, Iwy=74A, Pmax=37kW | SF-370 F&F

Opis i Kluczowe Cechy

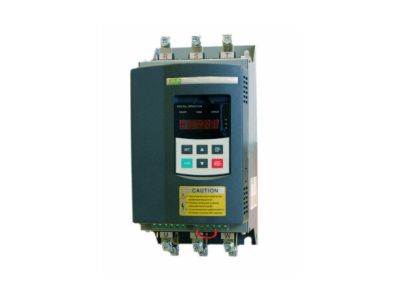

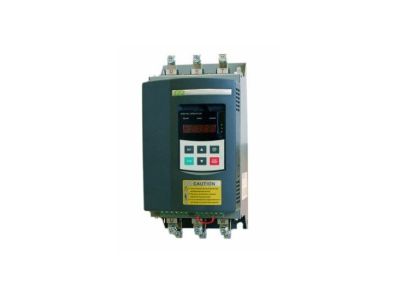

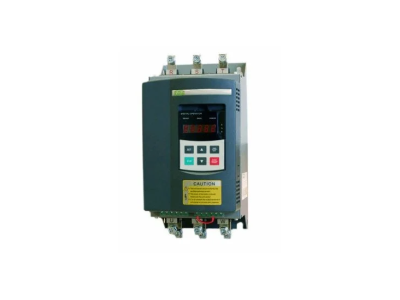

Softstart trójfazowy SF‑370 o prądzie wyjściowym 74 A i maksymalnej mocy silnika 37 kW, zasilany napięciem 3×400 V AC. Przeznaczony do bezpiecznego rozruchu asynchronicznych silników klatkowych, eliminuje udary prądowe i zastępuje tradycyjne układy gwiazda‑trójkąt. Szerokość modułu nie została określona przez producenta – montaż na szynie TH35 wymaga sprawdzenia wymiarów w dokumentacji technicznej.

• Pełne sterowanie trójfazowe z 6 typami charakterystyk rozruchowych: umożliwia precyzyjne dopasowanie przebiegu rozruchu do obciążenia – od lekkich pomp po ciężkie kruszarki.
• Kompleksowa ochrona silnika: zabezpieczenie przed przeciążeniem, niedociążeniem, nadnapięciem i podnapięciem – chroni napęd i redukuje ryzyko awarii.
• Panel sterowniczy z klawiaturą i wyświetlaczem LED: intuicyjna konfiguracja parametrów, odczyt stanu pracy i pamięć błędów.
• Programowane wyjścia przekaźnikowe (3 szt.) oraz wyjście analogowe kontroli prądu: łatwa integracja z systemami nadzoru i sygnalizacji.
• 4 wejścia cyfrowe do sterowania bezpotencjałowego: umożliwiają zdalne sterowanie rozruchem, zatrzymaniem i resetem.

Zgodność z Normami

Softstart SF‑370 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla urządzeń do rozruchu silników. Posiada certyfikat CE. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Softstart SF‑370 znajduje zastosowanie wszędzie tam, gdzie wymagany jest płynny, kontrolowany rozruch silników trójfazowych o mocy do 37 kW. Eliminuje skoki prądu i momentu, co wydłuża żywotność napędów i elementów mechanicznych.

• Sterowanie rozruchem pomp, wentylatorów, przenośników i sprężarek.
• Zastąpienie układów gwiazda‑trójkąt w napędach o wysokim momencie rozruchowym (kruszarki, młyny).
• Automatyka przemysłowa i budynkowa – współpraca z PLC i panelami operatorskimi.
• Sygnalizacja stanów pracy i alarmów za pomocą programowanych wyjść przekaźnikowych.

Wskazówki Montażowe

Montaż i podłączenie softstartu SF‑370 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (rozstaw modułów – zgodnie z dokumentacją). Przekrój przewodów dobierz do prądu znamionowego 74 A oraz warunków obciążenia. Moment dokręcania zacisków stosuj zgodnie z danymi producenta. Temperatura otoczenia podczas eksploatacji powinna mieścić się w zakresie -10°C do +40°C. Softstart nie posiada wbudowanego stycznika obejściowego – w razie potrzeby należy zastosować zewnętrzny stycznik.

FAQ

• Czy softstart SF‑370 ma wbudowany stycznik obejściowy? Nie, model SF‑370 nie jest wyposażony we wbudowany stycznik obejściowy. W aplikacjach wymagających pracy ciągłej z pominięciem układu softstartu należy zastosować zewnętrzny stycznik.
• Jaki jest stopień ochrony softstartu SF‑370? Producent nie podaje stopnia IP dla tego modelu. Standardowo urządzenia przeznaczone do montażu w rozdzielnicach posiadają co najmniej IP20, jednak szczegółowe dane należy zweryfikować w dokumentacji technicznej.
• Czy wyświetlacz LED jest podświetlany? Panel sterowniczy wyposażony jest w podświetlany wyświetlacz LED, co ułatwia konfigurację i odczyt parametrów nawet w słabym oświetleniu.
