Softstart Uwe=3x400V AC, Iwy=60A, Pmax=30kW | SF-300 F&F

Opis i Kluczowe Cechy

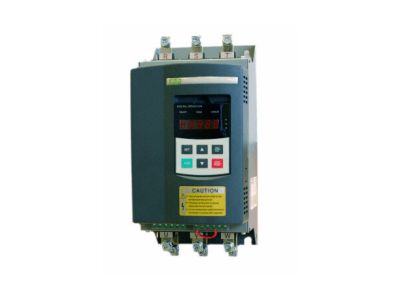

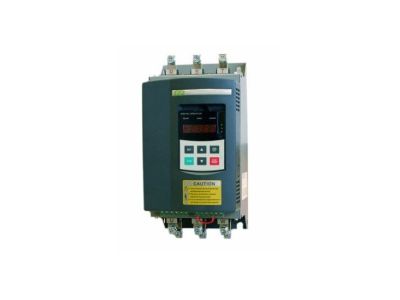

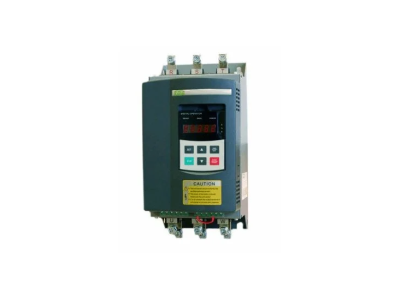

Softstart SF-300 to trójfazowy układ łagodnego rozruchu przeznaczony do asynchronicznych silników klatkowych. Prąd wyjściowy 60 A i maksymalna moc silnika 30 kW przy napięciu zasilania 3x400 V AC umożliwiają bezpieczną kontrolę rozruchu nawet mocno obciążonych napędów. Urządzenie oferuje pełne sterowanie trójfazowe, sześć programowalnych charakterystyk rozruchowych oraz zaawansowane zabezpieczenia elektroniczne, co przekłada się na eliminację udarów prądowych i ochronę silnika.

• Napięcie zasilania 3x400 V AC, prąd wyjściowy 60 A: Zapewnia pracę z silnikami o mocy do 30 kW bez ryzyka przeciążenia układu.
• Pełne sterowanie trójfazowe i sześć typów charakterystyk rozruchowych: Umożliwia precyzyjne dopasowanie krzywej rozruchu do specyfiki napędu (np. wysoki moment bezwładności, duże obciążenie startowe).
• Kontrola momentu, prądu i mocy podczas rozruchu oraz pracy: Zwiększa ochronę silnika i umożliwia optymalizację procesu technologicznego.
• Zabezpieczenie elektroniczne przed przeciążeniem, niedociążeniem, nadnapięciem i podnapięciem: Minimalizuje ryzyko awarii silnika i instalacji zasilającej.
• Panel sterowniczy z klawiaturą i wyświetlaczem LED, wyjście analogowe kontroli prądu oraz 3 programowalne wyjścia przekaźnikowe: Ułatwia konfigurację, monitoring i integrację z systemem nadrzędnym (PLC, BMS).

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowane zgodnie z ogólnie przyjętymi standardami dla elektronicznych układów rozruchu silników, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych.

Zastosowanie

Softstart SF-300 znajduje zastosowanie wszędzie tam, gdzie wymagany jest płynny rozruch silników asynchronicznych przy jednoczesnym ograniczeniu udarów prądowych i mechanicznych. Szczególnie polecany do napędów o znacznym momencie bezwładności lub dużym obciążeniu rozruchowym.

• Sterowanie rozruchem pomp, wentylatorów, sprężarek i przenośników taśmowych.
• Eliminacja układów gwiazda‑trójkąt w instalacjach wymagających płynnego narastania prędkości.
• Ochrona napędów w młynach, kruszarkach i innych maszynach o dużym momencie rozruchowym.
• Automatyka budynkowa i przemysłowa – integracja z PLC/sterownikami za pomocą wejść cyfrowych i wyjść przekaźnikowych.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że nie zostanie przypadkowo załączone. Urządzenie należy instalować w obudowie/rozdzielnicy o odpowiedniej wentylacji, z dala od źródeł ciepła. Przekrój przewodów zasilających dobierz zgodnie z prądem znamionowym (60 A) oraz obowiązującymi normami. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją producenta. Pamiętaj, że softstart nie posiada wbudowanego stycznika obejściowego – w przypadku potrzeby ominięcia układu po zakończeniu rozruchu należy zastosować zewnętrzny stycznik.

FAQ

• Czy softstart SF-300 ma wbudowany stycznik obejściowy? Nie, urządzenie nie jest wyposażone w stycznik bypass. Jeśli aplikacja wymaga ominięcia softstartu po stabilizacji prędkości obrotowej, należy dołączyć zewnętrzny stycznik obejściowy sterowany z programowalnych wyjść przekaźnikowych.
• Jakie zabezpieczenia elektroniczne oferuje to urządzenie? Softstart zapewnia ochronę przed przeciążeniem silnika, niedociążeniem, nadnapięciem i podnapięciem. Ponadto umożliwia kontrolę momentu, prądu i mocy zarówno w trakcie rozruchu, jak i podczas normalnej pracy.
• Do jakich silników można stosować SF-300? Urządzenie przeznaczone jest do trójfazowych asynchronicznych silników klatkowych o napięciu 3×400 V AC i prądzie znamionowym do 60 A. Nie nadaje się do silników jednofazowych ani do obwodów prądu stałego.
