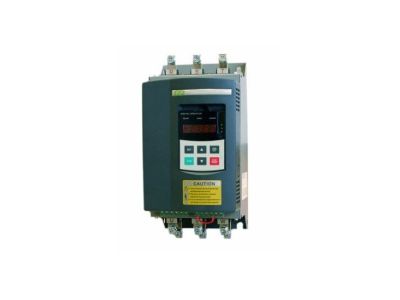

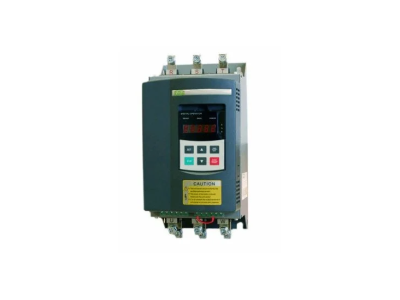

Softstart Uwe=3x400V AC, Iwy=44A, Pmax=22kW | SF-220 F&F

Opis i Kluczowe Cechy

Softstart trójfazowy SF-220 przeznaczony do bezpiecznego rozruchu asynchronicznych silników klatkowych. Napięcie wejściowe 3×400 V AC i prąd znamionowy 44 A umożliwiają sterowanie silnikami o mocy do 22 kW. Urządzenie wyposażono w 4 wejścia cyfrowe do sterowania bezpotencjałowego oraz 3 wyjścia przekaźnikowe. Brak wbudowanego stycznika obejściowego – wymaga zastosowania zewnętrznego obwodu.

• Napięcie wejściowe 3×400 V AC: dopasowanie do typowych sieci trójfazowych, co ułatwia integrację z instalacją przemysłową.
• Prąd znamionowy 44 A / moc silnika 22 kW: bezpieczna obsługa napędów o znacznym obciążeniu bez ryzyka przeciążenia softstartu.
• 4 wejścia cyfrowe sterowane bezpotencjałowo: elastyczne podłączenie zewnętrznych przycisków, styczników lub sygnałów z PLC.
• 3 wyjścia przekaźnikowe: sygnalizacja stanów pracy, załączanie stycznika obejściowego lub przesyłanie informacji do systemu nadzoru.
• Zakres temperatury pracy -10÷40°C: gwarancja niezawodności w typowych warunkach przemysłowych.

Zgodność z Normami

Softstart SF-220 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Konkretne numery norm nie zostały podane przez producenta.

Zastosowanie

Softstarty SF służą do przeprowadzania bezpiecznego rozruchu asynchronicznych 3-fazowych silników klatkowych, eliminując układy gwiazda-trójkąt i radykalnie obniżając udar prądowy. Znajdują zastosowanie w następujących scenariuszach:

• Sterowanie rozruchem silników pomp, wentylatorów, sprężarek – ochrona przed uderzeniami hydraulicznymi i mechanicznymi.
• Napędy o dużym momencie bezwładności, np. młyny, kruszarki, taśmociągi – ograniczenie udaru prądowego i naprężeń w układzie.
• Automatyka budynkowa i przemysłowa – integracja z systemami sterowania poprzez wejścia cyfrowe i wyjścia przekaźnikowe.
• Układy wymagające płynnego narastania momentu – ochrona przekładni i łożysk przed przeciążeniem.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o odpowiedniej wentylacji. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów dobrać do prądu 44 A zgodnie z normami. Moment dokręcania zacisków – postępować zgodnie z dokumentacją producenta.

FAQ

• Czy softstart ma wbudowany stycznik obejściowy? Nie, model SF-220 nie posiada wbudowanego stycznika obejściowego – należy zastosować zewnętrzny stycznik zwierany po zakończeniu rozruchu.
• Jaki jest stopień ochrony softstartu? W dostępnych danych nie podano stopnia ochrony IP. Urządzenie przeznaczone jest do montażu w rozdzielnicy – standardowo przyjmuje się IP20 dla takich zastosowań.
• W jakiej temperaturze może pracować softstart? Zakres temperatury pracy wynosi od -10°C do +40°C, co pozwala na stosowanie w większości pomieszczeń przemysłowych.
