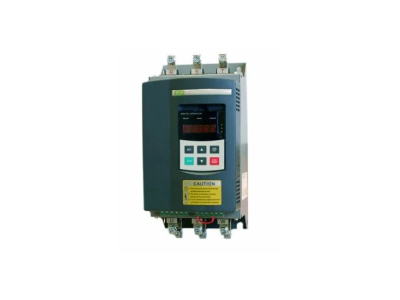

Softstart Uwe=3x400V AC, Iwy=37A, Pmax=18kW | SF-180 F&F

Opis i Kluczowe Cechy

Softstart SF-180 to trójfazowe urządzenie przeznaczone do łagodnego rozruchu asynchronicznych silników klatkowych o mocy do 18 kW. Zaprojektowany dla napięcia sieci 3 x 400 V AC i prądu wejściowego 37 A, eliminuje udary prądowe i mechaniczne, przedłużając żywotność napędów. Urządzenie wyposażono w 4 bezpotencjałowe wejścia cyfrowe oraz 3 programowalne wyjścia przekaźnikowe, co ułatwia integrację z systemami sterowania.

• Napięcie wejściowe 3 x 400 V AC: bezpośrednie zasilanie z typowej sieci trójfazowej – gotowe do podłączenia bez dodatkowych transformatorów.
• Prąd wejściowy 37 A / moc maksymalna 18 kW: obsługa silników o znacznym obciążeniu przy zachowaniu ograniczenia prądu rozruchowego.
• Pełne sterowanie trójfazowe i 6 charakterystyk rozruchowych: dopasowanie do różnych typów napędów (np. pompy, wentylatory, kruszarki) – kontrola momentu, prądu i mocy podczas rozruchu i pracy.
• Wbudowane zabezpieczenia elektroniczne: ochrona przed przeciążeniem, niedociążeniem, nad- i podnapięciem – zwiększa bezpieczeństwo silnika i instalacji.
• Panel sterowniczy z klawiaturą i wyświetlaczem LED, wyjście analogowe: łatwe programowanie parametrów, odczyt bieżących wartości oraz możliwość monitorowania prądu w czasie rzeczywistym.

Zgodność z Normami

Urządzenie zaprojektowano zgodnie z obowiązującymi normami europejskimi i oznaczono znakiem CE. Spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną eksploatację w standardowych warunkach przemysłowych.

Zastosowanie

Softstart SF-180 znajduje zastosowanie wszędzie tam, gdzie wymagany jest płynny rozruch silników asynchronicznych. Pozwala zrezygnować z układów gwiazda-trójkąt, redukując udary prądowe i mechaniczne.

• Sterowanie rozruchem silników w pompach, wentylatorach, sprężarkach – eliminacja uderzeń hydraulicznych i wydłużenie żywotności łożysk.
• Napędy o dużym momencie bezwładności (młyny, kruszarki, przenośniki) – ograniczenie prądu rozruchowego nawet przy pełnym obciążeniu.
• Zastosowanie w automatyce przemysłowej i systemach PLC – integracja przez bezpotencjałowe wejścia cyfrowe i wyjścia przekaźnikowe.
• Modernizacja istniejących układów rozruchowych – łatwy montaż w szafie sterowniczej i możliwość programowania parametrów bez zmiany okablowania.

Wskazówki Montażowe

Montaż i podłączenie softstartu SF-180 może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu zasilania. Należy stosować przewody o przekroju dobranym do prądu znamionowego 37 A oraz zabezpieczenia nadprądowe zgodne z dokumentacją. Urządzenie przeznaczone jest do montażu w szafie sterowniczej z zachowaniem wymaganej wentylacji (temperatura otoczenia -10÷40°C). W przypadku dłuższej pracy z wysokim prądem zaleca się zastosowanie zewnętrznego stycznika obejściowego (wbudowany stycznik obejściowy – NIE). Wszelkie regulacje parametrów należy wykonywać zgodnie z instrukcją producenta.

FAQ

• Czy softstart SF-180 może zastąpić falownik? Softstart zapewnia wyłącznie płynny rozruch i zatrzymanie silnika, nie reguluje prędkości obrotowej w sposób ciągły. Do precyzyjnej regulacji obrotów konieczne jest zastosowanie falownika.
• Jakie zabezpieczenia silnika są wbudowane? Urządzenie posiada elektroniczną ochronę przed przeciążeniem, niedociążeniem, nadnapięciem i podnapięciem. Dodatkowo zapamiętuje błędy i umożliwia automatyczny restart.
• Czy wymagany jest zewnętrzny stycznik obejściowy? Softstart SF-180 nie ma wbudowanego stycznika obejściowego. W aplikacjach z długim czasem pracy silnika po rozruchu zaleca się montaż zewnętrznego stycznika obejściowego, aby odciążyć tyrystory.
