Softstart Uwe=3x400V AC, Iwy=110A, Pmax=55kW | SF-550 F&F

Opis i Kluczowe Cechy

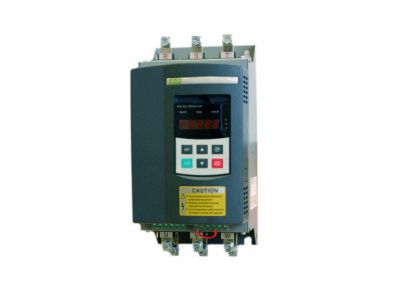

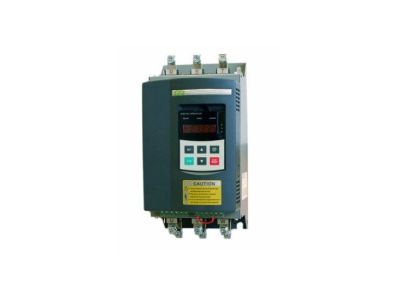

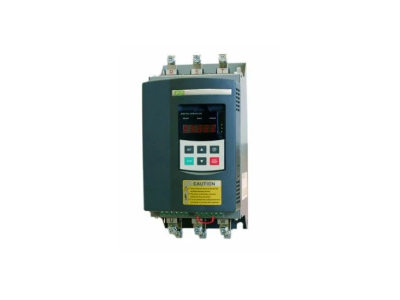

Softstart SF-550 to trójfazowy układ rozruchowy przeznaczony do bezpiecznego rozruchu asynchronicznych silników klatkowych o mocy do 55 kW. Urządzenie zasilane napięciem 3×400 V AC, przystosowane do prądu wyjściowego 110 A. Dzięki pełnemu sterowaniu trójfazowemu z sześcioma typami charakterystyk rozruchowych pozwala radykalnie obniżyć udar prądowy rozruchu, eliminując konieczność stosowania układów gwiazda-trójkąt. Wbudowany panel sterowniczy z klawiaturą i wyświetlaczem LED ułatwia konfigurację oraz monitoring pracy napędu.

• Prąd wyjściowy 110 A / moc maksymalna 55 kW: Zapewnia możliwość rozruchu dużych napędów przemysłowych bez ryzyka przeciążenia toru zasilania.
• Sześć typów charakterystyk rozruchowych: Umożliwia dopasowanie profilu rozruchu do konkretnego obciążenia – od lekkich wentylatorów po ciężkie kruszarki i młyny.
• Zabezpieczenie elektroniczne przed przeciążeniem, niedociążeniem oraz nad/podnapięciowe: Chroni silnik przed uszkodzeniami termicznymi i elektrycznymi, przedłużając jego żywotność.
• 4 wejścia cyfrowe (sterowanie bezpotencjałowe) + 3 programowane wyjścia przekaźnikowe: Pozwala na integrację z systemami automatyki PLC oraz zdalne sterowanie rozruchem i sygnalizacją stanów.
• Wyjście analogowe kontroli prądu i pamięć błędów: Umożliwia monitorowanie prądu w czasie rzeczywistym oraz analizę historii awarii, co ułatwia diagnostykę.

Zgodność z Normami

Softstart SF-550 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Urządzenie przeznaczone jest do montażu w szafach sterowniczych w instalacjach przemysłowych.

Zastosowanie

Softstart SF-550 znajduje zastosowanie wszędzie tam, gdzie wymagany jest łagodny rozruch silników asynchronicznych klatkowych o dużym momencie bezwładności lub znacznym obciążeniu początkowym.

• Sterowanie rozruchem pomp, wentylatorów, sprężarek i przenośników taśmowych.
• Eliminacja układów gwiazda-trójkąt w napędach o mocy do 55 kW, redukcja udarów prądowych i mechanicznych.
• Automatyka budynkowa i przemysłowa – integracja z systemami PLC poprzez bezpotencjałowe wejścia cyfrowe i programowalne wyjścia przekaźnikowe.
• Napędy o cyklicznym rozruchu (np. młyny, kruszarki), gdzie kontrola momentu, prądu i mocy zarówno podczas rozruchu, jak i pracy jest kluczowa.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy zamontować na szynie TH35 (DIN) w szafie sterowniczej, zapewniając odpowiedni przepływ powietrza chłodzącego. Przekrój przewodów zasilających i silnikowych należy dobrać do prądu 110 A zgodnie z obowiązującymi normami. Momenty dokręcania zacisków stosować według dokumentacji producenta (brak konkretnych wartości w danych wejściowych – należy postępować zgodnie z instrukcją dołączoną do urządzenia). Zaleca się stosowanie zabezpieczeń nadprądowych przed softstartem.

FAQ

• Czy softstart SF-550 ma wbudowany stycznik obejściowy? Nie, urządzenie nie posiada wbudowanego stycznika obejściowego. W razie potrzeby należy go dobrać i zamontować zewnętrznie – w dokumentacji producenta podano zalecenia dotyczące doboru.
• Jaki jest stopień ochrony obudowy softstartu? W dostarczonych danych nie podano stopnia ochrony IP. Standardowo aparatura montowana w szafie sterowniczej posiada co najmniej IP20, jednak dla konkretnego urządzenia należy sprawdzić etykietę lub kartę katalogową.
• Czy softstart pozwala na automatyczny restart silnika po zaniku zasilania? Tak, urządzenie posiada funkcję pamięci błędów oraz możliwość automatycznego restartu silnika – parametry te można programować z panelu sterowniczego.
