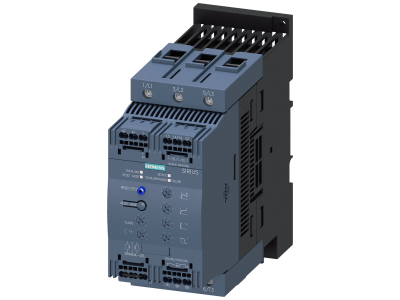

Softstart SIRIUS łagodny rozruch S3, 80A, 45kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW4046-2BB04 Siemens

Alternatywny kod produktu: 3RW40462BB04

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4046-2BB04 z serii łagodnego rozruchu S3 firmy Siemens to zaawansowane urządzenie do płynnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych. Prąd znamionowy 80A (przy temperaturze otoczenia 40°C) i moc 45kW/400V pozwalają na bezpieczną pracę w aplikacjach o znacznym obciążeniu. Urządzenie zasilane jest napięciem sieciowym AC 200–480V, a napięcie sterowania AC/DC 24V zapewnia kompatybilność z nowoczesnymi systemami automatyki. Zintegrowany bypass oraz inteligentne funkcje monitorowania podnoszą niezawodność i ułatwiają eksploatację.

• Prąd znamionowy 80A przy 40°C: Umożliwia płynny rozruch silników o dużym obciążeniu, redukując prądy szczytowe i obciążenie sieci.
• Zintegrowany bypass: Zmniejsza wydzielanie ciepła w szafie sterowniczej i zapewnia zwartą konstrukcję, oszczędzając miejsce i okablowanie.
• Funkcje monitorowania i ochrony: Chronią softstart przed przegrzaniem, a silnik przed przeciążeniem – zwiększa to trwałość układu.
• Ograniczenie prądu rozruchu: Umożliwia ustawienie maksymalnego prądu podczas startu, co minimalizuje ryzyko zadziałania zabezpieczeń nadprądowych.
• Zdalny reset: Pozwala na szybkie usuwanie stanów awaryjnych bez konieczności dostępu fizycznego do urządzenia.

Zgodność z Normami

Softstart SIRIUS 3RW4046-2BB04 spełnia wymagania międzynarodowych dopuszczeń IEC, UL/CSA oraz ATEX/IECEx, co umożliwia stosowanie go w różnych strefach zagrożonych wybuchem. Urządzenie posiada certyfikat CE i jest zgodne z europejskimi normami bezpieczeństwa.

Zastosowanie

Łagodny rozrusznik przeznaczony jest do standardowych aplikacji przemysłowych i budynkowych, gdzie wymagana jest kontrola momentu obrotowego oraz redukcja obciążeń mechanicznych i elektrycznych. Sprawdzi się w instalacjach z silnikami asynchronicznymi o mocy do 45 kW.

• Sterowanie rozruchem i zatrzymywaniem pomp, wentylatorów, sprężarek i przenośników.
• Automatyka budynkowa – płynny rozruch silników w systemach HVAC i klimatyzacji.
• Linie produkcyjne oraz maszyny wymagające redukcji udarów prądowych i mechanicznych.
• Zastosowania w strefach zagrożonych wybuchem (ATEX/IECEx) przy użyciu odpowiednich środków bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Należy przestrzegać momentów dokręcania podanych w dokumentacji producenta oraz dobrać przekrój przewodów do prądu znamionowego 80A. Zapewnij odpowiednią wentylację – zintegrowany bypass redukuje ciepło, ale w razie potrzeby można zastosować opcjonalny wentylator dla większego zagęszczenia montażu.

FAQ

• Jakie jest napięcie sterowania tego softstartu? Napięcie sterowania wynosi AC/DC 24 V, co pozwala na bezpośrednie współpracowanie z przekaźnikami, stycznikami i sterownikami PLC pracującymi w standardzie 24 V.
• Czy softstart posiada wbudowany bypass? Tak, model 3RW4046-2BB04 wyposażony jest w zintegrowany bypass, który po zakończeniu rozruchu zwiera obwód główny, redukując straty ciepła i umożliwiając pracę bez dodatkowego chłodzenia.
• Jaki jest prąd znamionowy i temperatura pracy? Prąd znamionowy wynosi 80 A przy temperaturze otoczenia 40°C. W wyższych temperaturach konieczne może być obniżenie obciążenia – szczegółowe dane znajdziesz w karcie katalogowej.
