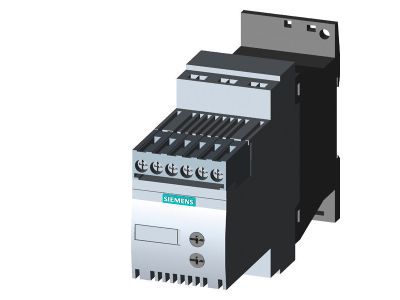

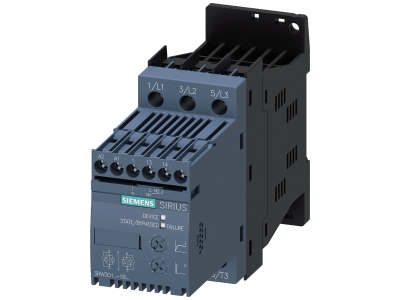

Softstart SIRIUS 9A 4KW 400V 200-480V AC Sterowanie 24V AC DC wielkość S00 Zaciski śrubowe | 3RW3016-1BB04 Siemens

Opis i Kluczowe Cechy

Softstart SIEMENS SIRIUS 3RW3016-1BB04 to zaawansowane urządzenie energoelektroniczne zaprojektowane do optymalizacji procesów rozruchu i zatrzymywania trójfazowych silników asynchronicznych. Dzięki zastosowaniu dwufazowego sterowania, urządzenie skutecznie redukuje prąd rozruchowy we wszystkich trzech fazach, co minimalizuje obciążenia mechaniczne układu napędowego oraz ogranicza spadki napięcia w sieci zasilającej. Prąd znamionowy wynoszący 9 A oraz moc operacyjna 4 kW przy napięciu 400 V sprawiają, że jest to idealne rozwiązanie dla mniejszych jednostek napędowych.

• Kompaktowa konstrukcja: Wielkość obudowy S00 pozwala na znaczną oszczędność miejsca w rozdzielnicy, co jest kluczowe przy projektowaniu gęsto upakowanych systemów sterowania.
• Zintegrowany system bypass: Po zakończeniu fazy rozruchu, wbudowane styki bocznikujące przejmują przewodzenie prądu, co redukuje straty ciepła i eliminuje konieczność stosowania zewnętrznych radiatorów o dużych gabarytach.
• Elektroniczne gaszenie łuku: System ochrony styków bypassu podczas przełączania zwiększa żywotność urządzenia i niezawodność operacyjną.
• Intuicyjna regulacja: Za pomocą wbudowanych potencjometrów użytkownik może precyzyjnie nastawić czas rozruchu, napięcie początkowe oraz czas zatrzymania, dostosowując charakterystykę pracy do konkretnego obciążenia.
• Zaciski śrubowe: Solidne połączenia śrubowe gwarantują trwałość styku elektrycznego i odporność na wibracje.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w przemyśle. Softstart spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silnikowych półprzewodnikowych. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co umożliwia jego stosowanie na rynkach globalnych. Stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem części pod napięciem przez personel techniczny.

Zastosowanie

Softstart SIRIUS 3RW30 znajduje szerokie zastosowanie w aplikacjach, gdzie wymagany jest łagodny start w celu ochrony mechaniki maszyn. Jest to doskonała alternatywa dla układów gwiazda-trójkąt, eliminująca gwałtowne skoki momentu obrotowego. Typowe obszary wykorzystania to:

• Pompy i wentylatory: Redukcja uderzeń hydraulicznych w rurociągach oraz ograniczenie poślizgu pasów napędowych.
• Przenośniki taśmowe: Płynny start zapobiega szarpnięciom, co chroni transportowany towar oraz strukturę mechaniczną transportera.
• Małe sprężarki: Zmniejszenie obciążeń prądowych podczas startu pod ciśnieniem.
• Mieszalniki i wirówki: Stabilizacja procesu rozruchu przy dużej bezwładności masy.

Wskazówki Montażowe

Montaż softstartu 3RW3016-1BB04 powinien odbywać się na standardowej szynie montażowej DIN 35 mm w pozycji pionowej, aby zapewnić optymalną konwekcję powietrza. Należy zachować odpowiednie odstępy izolacyjne od innych aparatów elektrycznych zgodnie z dokumentacją techniczną. Przewody sterownicze dla napięcia 24V AC/DC powinny być prowadzone z dbałością o czystość sygnału. Podczas dokręcania zacisków śrubowych zaleca się stosowanie klucza dynamometrycznego, aby zapewnić odpowiedni moment dokręcania, co zapobiega przegrzewaniu się punktów styku przy prądzie znamionowym 9 A.

FAQ

1. Czy ten model posiada wbudowane zabezpieczenie przeciążeniowe silnika?
Tak, seria Sirius 3RW30 oferuje ochronę silnika przed przeciążeniem, co pozwala na rezygnację z dodatkowych przekaźników termicznych w niektórych aplikacjach.

2. Jakie jest napięcie sterowania dla tego modelu?
Model 3RW3016-1BB04 jest przystosowany do napięcia sterowania 24V AC/DC, co czyni go kompatybilnym z większością standardowych sterowników PLC.

3. Czy softstart może pracować z silnikami o mniejszej mocy niż 4 kW?
Tak, pod warunkiem, że prąd znamionowy silnika mieści się w zakresie regulacji i nie przekracza 9 A. Należy odpowiednio ustawić parametry rozruchu na potencjometrach.
