Softstart SIRIUS łagodny rozruch S00, 6,5A, 3kW/400V, 40 stopni, AC200-480V, AC/DC110-230V | 3RW3014-1BB14 Siemens

Alternatywny kod produktu: 3RW30141BB14

Opis i Kluczowe Cechy

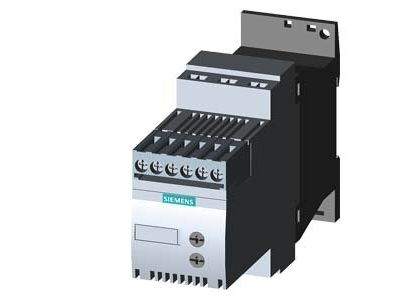

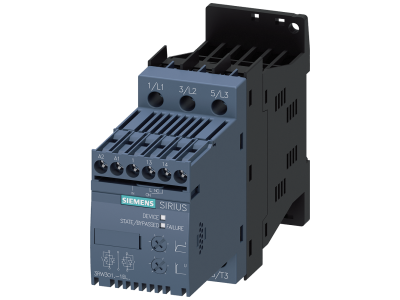

Softstart SIRIUS 3RW3014-1BB14 to łagodny rozrusznik w rozmiarze S00, przeznaczony do standardowych zastosowań przemysłowych. Urządzenie umożliwia płynny rozruch trójfazowych silników asynchronicznych o mocy do 3 kW przy napięciu 400 V i prądzie znamionowym 6,5 A. Dzięki zintegrowanemu bypassowi konstrukcja jest kompaktowa, a wydzielanie ciepła w szafie sterowniczej zredukowane. Softstart zapewnia redukcję prądów szczytowych i wahań napięcia sieciowego, odciąża zasilanie oraz zmniejsza obciążenia mechaniczne napędu.

• Prąd znamionowy 6,5 A: gwarantuje bezpieczną pracę w obwodach silników o mocy do 3 kW, chroniąc styki przed przeciążeniem.
• Napięcie zasilania AC 200–480 V: umożliwia podłączenie do powszechnie stosowanych sieci przemysłowych w szerokim zakresie napięć.
• Napięcie sterowania AC/DC 110–230 V: ułatwia integrację z typowymi układami automatyki, zarówno prądu przemiennego, jak i stałego.
• Zintegrowany bypass: zapewnia kompaktową budowę, mniejsze nagrzewanie szafy sterowniczej oraz bezobsługowe przełączanie w trybie pracy ciągłej.
• Rozmiar S00: oszczędność miejsca i okablowania w porównaniu z przekształtnikami częstotliwości lub rozrusznikami gwiazda-trójkąt.

Zgodność z Normami

Softstart SIRIUS 3RW3014-1BB14 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada certyfikat CE, co potwierdza zgodność z europejskimi dyrektywami.

Zastosowanie

Łagodny rozruch SIRIUS 3RW30 znajduje zastosowanie w standardowych napędach, gdzie wymagany jest płynny rozruch bez udarów prądowych i mechanicznych. Sprawdza się w następujących scenariuszach:

• Sterowanie rozruchem silników pomp, wentylatorów i sprężarek – redukcja wahań napięcia sieciowego i ochrona przed przeciążeniami mechanicznymi.
• Automatyka budynkowa – płynny rozruch silników w systemach HVAC, windach i taśmociągach.
• Linie produkcyjne i maszyny – odciążenie zasilania i zmniejszenie obciążeń dynamicznych elementów napędu.
• Zastosowania wymagające częstego załączania – bezobsługowe przełączanie i łatwa obsługa dzięki zintegrowanemu bypassowi.

Wskazówki Montażowe

Montaż i podłączenie softstartu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 6,5 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Nie przekraczać maksymalnej temperatury otoczenia określonej w karcie katalogowej.

FAQ

• Czy softstart jest wyposażony w bypass? Tak, model 3RW3014-1BB14 posiada zintegrowany bypass, który w stanie ustalonym zwiera triaki, eliminując straty ciepła i umożliwiając bezobsługową pracę.
• Jakie napięcie sterowania jest wymagane? Urządzenie przystosowane jest do napięcia sterowania AC/DC 110–230 V. Można je bezpośrednio podłączyć do przekaźników, styczników lub sterowników PLC.
• Jakie zabezpieczenia silnika oferuje ten model? Softstart 3RW30 nie posiada wbudowanego termistorowego zabezpieczenia silnika – w przypadku potrzeby ochrony przed przegrzaniem należy zastosować dodatkowy termistor lub moduł zabezpieczający.
