Softstart Sirius 3RW52 18A, 24VACDC, wej. termistorowe, przył. śrubowe | 3RW5214-1TC04 Siemens

Alternatywny kod produktu: 3RW52141TC04

Opis i Kluczowe Cechy

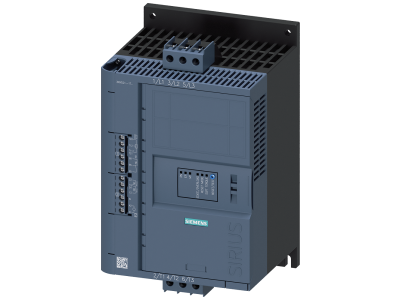

Softstart Siemens Sirius 3RW52 (symbol 3RW5214-1TC04) to urządzenie do łagodnego rozruchu silników asynchronicznych o prądzie znamionowym 18 A. Napięcie sterowania 24 V AC/DC umożliwia pracę zarówno w instalacjach prądu przemiennego, jak i stałego, co ułatwia integrację z typowymi układami automatyki. Wbudowane wejście termistorowe (PTC) monitoruje temperaturę uzwojeń silnika. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów.

• Prąd znamionowy 18 A: Umożliwia bezpieczną pracę z silnikami o odpowiedniej mocy, skutecznie ograniczając prąd rozruchowy i redukując obciążenie sieci.
• Napięcie sterowania 24 V AC/DC: Uniwersalne napięcie sterujące kompatybilne z przekaźnikami, stycznikami i sterownikami PLC, upraszcza projektowanie układów sterowania.
• Wejście termistorowe (PTC): Zapewnia bezpośrednią ochronę termiczną silnika – w przypadku przekroczenia temperatury uzwojeń następuje wyłączenie, zapobiegając uszkodzeniu.
• Przyłącze śrubowe: Gwarantuje niską rezystancję styku i odporność na wibracje, co jest kluczowe w środowiskach przemysłowych.
• Konstrukcja w serii Sirius 3RW52: Kompaktowa budowa i łatwy montaż na szynie DIN lub płycie montażowej (zgodnie z dokumentacją producenta).

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowane zgodnie z międzynarodowymi standardami dla urządzeń do łagodnego rozruchu silników (seria norm IEC/EN dla łączników elektrycznych i urządzeń sterowniczych). Montaż i eksploatacja zgodne z dokumentacją techniczną producenta.

Zastosowanie

Softstart Sirius 3RW52 przeznaczony jest do sterowania silnikami asynchronicznymi w różnych gałęziach przemysłu oraz w automatyce budynkowej. Główne obszary zastosowań:

• Rozruch pomp, wentylatorów, sprężarek – redukcja skoków momentu i przedłużenie żywotności napędów.
• Sterowanie taśmociągami i przenośnikami – płynne rozpędzanie eliminuje udary mechaniczne.
• Ochrona silników o dużej bezwładności, np. w młynach, mieszadłach – ograniczenie prądu rozruchowego do wymaganego poziomu.
• Systemy HVAC – łagodny rozruch wentylatorów i pomp w instalacjach klimatyzacyjnych, wentylacyjnych i grzewczych.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie montuj na szynie DIN TH35 lub płycie montażowej zgodnie z instrukcją producenta. Przekrój przewodów dobierz do prądu znamionowego 18 A – zalecany min. 4 mm² dla miedzianych żył (przy odpowiedniej długości). Zaciski śrubowe dokręcaj momentem podanym w dokumentacji (typowy zakres 0,5–1,2 Nm). Zapewnij odpowiednią wentylację – zachowaj odstępy od innych urządzeń.

FAQ

• Czy softstart ma podświetlenie lub sygnalizację LED? W nazwie produktu nie wskazano sygnalizacji, jednak wiele urządzeń serii Sirius 3RW wyposażonych jest w diody sygnalizujące stan pracy i błędy. Szczegółowe informacje znajdziesz w dokumentacji technicznej.
• Jaki stopień ochrony (IP) ma to urządzenie? W danych wejściowych nie podano stopnia IP. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 dla części stykowych – wymagana jest obudowa zapewniająca ochronę przed dotykiem i ciałami stałymi >12 mm.
• Czy softstart nadaje się do sterowania silnikiem jednofazowym? Softstarty przeznaczone są przede wszystkim do trójfazowych silników asynkronicznych. Do silników jednofazowych stosuje się inne układy (np. regulatory fazowe). Przed zakupem sprawdź parametry silnika i dokumentację urządzenia.
