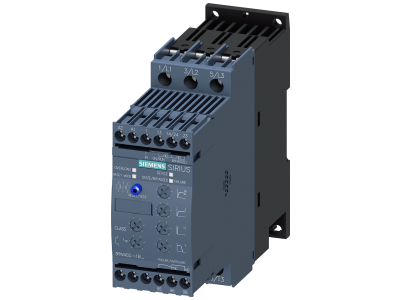

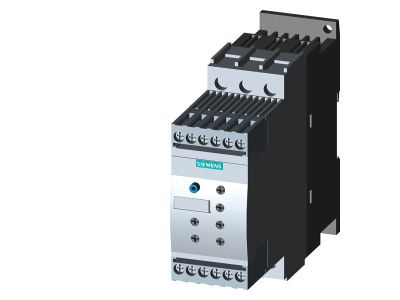

Softstart SIRIUS łagodny rozruch S0, 38A, 18,5kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW4028-1BB04 Siemens

Alternatywny kod produktu: 3RW40281BB04

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4028-1BB04 z serii 3RW40 to urządzenie łagodnego rozruchu w rozmiarze S0, przeznaczone do silników o mocy 18,5 kW przy napięciu 400 V. Prąd znamionowy 38 A oraz zakres napięcia zasilania AC 200–480 V zapewniają bezpieczne i płynne rozruch nawet w wymagających obciążeniach. Dzięki napięciu sterowania AC/DC 24 V softstart jest kompatybilny z większością sterowników PLC i przekaźników. Urządzenie chroni elementy mechaniczne przeniesienia napędu oraz sieć zasilającą przed gwałtownymi skokami obciążenia, a także stanowi ekonomiczną alternatywę dla rozruchu bezpośredniego i gwiazda-trójkąt.

• Prąd znamionowy 38 A: gwarantuje bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu bez ryzyka przeciążenia styków wewnętrznych.
• Moc 18,5 kW przy 400 V: dedykowany do silników średniej mocy, zapewniając optymalne dopasowanie do typowych napędów przemysłowych.
• Napięcie sterowania AC/DC 24 V: umożliwia podłączenie bezpośrednio do sygnałów z PLC lub przekaźników, upraszczając instalację w systemach automatyki.
• Zakres napięcia zasilania AC 200–480 V: elastyczność w różnych sieciach trójfazowych, od niskich do podwyższonych napięć, bez konieczności stosowania dodatkowych transformatorów.
• Rozmiar S0 i temperatura otoczenia do 40 °C: kompaktowa obudowa pozwala na montaż w standardowych szafach sterowniczych, a wysoka temperatura pracy wydłuża żywotność w ciepłych środowiskach.

Zgodność z Normami

Softstart SIRIUS 3RW4028-1BB04 spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (oznaczenie CE). Urządzenie zaprojektowane zgodnie z dyrektywami niskonapięciową i EMC, co gwarantuje bezpieczną eksploatację w obwodach przemysłowych. Producent deklaruje zgodność z odpowiednimi standardami rodziny IEC/EN, jednak szczegółowe numery norm należy sprawdzić w dokumentacji technicznej produktu.

Zastosowanie

Softstart 3RW4028-1BB04 znajduje zastosowanie wszędzie tam, gdzie wymagany jest łagodny rozruch i zatrzymanie silników asynchronicznych – od maszyn produkcyjnych po wentylatory i pompy. Redukcja udarów prądowych i mechanicznych wydłuża żywotność napędów i elementów przeniesienia.

• Sterowanie silnikami pomp, wentylatorów i sprężarek – eliminacja uderzeń hydraulicznych i przeciążeń wału.
• Rozruch maszyn o dużym momencie bezwładności (przenośniki, mieszadła) – płynna regulacja napięcia ogranicza szarpnięcia.
• Alternatywa dla układów gwiazda-trójkąt w istniejących instalacjach – redukcja liczby styczników i prostsze okablowanie.
• Automatyka budynkowa i przemysłowa – współpraca z systemami PLC dzięki uniwersalnemu napięciu sterowania 24 V AC/DC.

Wskazówki Montażowe

Montaż softstartu SIRIUS 3RW4028-1BB04 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania oraz sterowania. Urządzenie montuje się w szafie sterowniczej na szynie TH35 (DIN) zgodnie z zaleceniami producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 38 A (zalecany minimalny przekrój 6 mm² Cu). Moment dokręcania zacisków oraz konfigurację parametrów rozruchu (czas ramp, prąd początkowy) – patrz dokumentacja techniczna 3RW4028-1BB04. Zapewnij odpowiednią wentylację wokół radiatora – minimalne odległości zgodnie z instrukcją.

FAQ

• Czy softstart 3RW4028-1BB04 wymaga zewnętrznego zasilania sterowania? Tak, do pracy potrzebne jest napięcie sterowania AC lub DC 24 V. Można je pobrać z dedykowanego zasilacza lub z wyjścia PLC – urządzenie jest przystosowane do obu rodzajów napięcia.
• Jaka jest dopuszczalna temperatura otoczenia podczas pracy? Producent określa maksymalną temperaturę otoczenia na 40 °C przy pełnym obciążeniu prądowym 38 A. Przy wyższych temperaturach wymagane jest ograniczenie prądu lub poprawa warunków chłodzenia.
• Czy softstart może całkowicie zastąpić układ gwiazda-trójkąt? Tak, jest to alternatywa. Softstart zapewnia płynniejszy rozruch i zatrzymanie, a także redukuje liczbę aparatów (brak stycznika przełączającego). Należy jednak uwzględnić charakterystykę momentu obciążenia – w przypadku ciężkich rozruchów może być konieczne dobranie wyższego prądu znamionowego.
