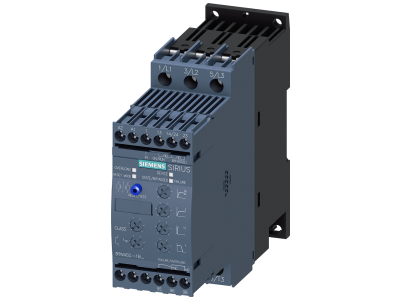

Softstart SIRIUS 32A 15KW 400V 200-480V AC Sterowanie 24V AC DC, wielkość S0 Zaciski śrubowe | 3RW4027-1BB04 Siemens

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4027-1BB04 marki SIEMENS to zaawansowane urządzenie łagodnego rozruchu zaprojektowane z myślą o optymalizacji pracy trójfazowych silników asynchronicznych. Dzięki znamionowemu prądowi roboczemu wynoszącemu 32 A oraz mocy 15 kW przy napięciu 400 V, urządzenie to stanowi doskonałą alternatywę dla tradycyjnych układów rozruchowych typu gwiazda-trójkąt oraz rozruchu bezpośredniego. Zastosowanie technologii łagodnego startu pozwala na znaczną redukcję udarów prądowych w sieci zasilającej oraz minimalizację naprężeń mechanicznych w układach przeniesienia napędu.

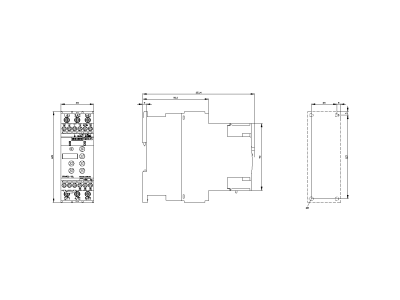

• Wielkość konstrukcyjna S0: Kompaktowa obudowa pozwala na oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności.
• Zintegrowane zabezpieczenie przeciążeniowe: Chroni silnik przed przegrzaniem bez konieczności stosowania dodatkowych przekaźników termicznych.

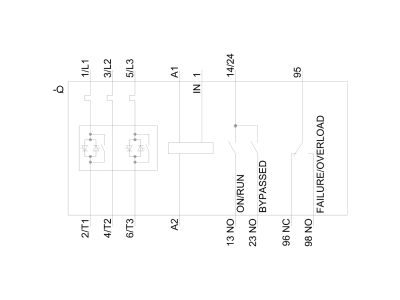

• Wbudowany system styków bypass: Po zakończeniu fazy rozruchu, tyrystory są mostkowane, co redukuje straty mocy i wydzielanie ciepła wewnątrz obudowy.
• Szeroki zakres napięcia roboczego: Urządzenie pracuje w zakresie od 200 V do 480 V AC, co czyni je uniwersalnym rozwiązaniem dla różnych standardów sieciowych.
• Napięcie sterowania 24 V AC/DC: Bezpieczne napięcie sterownicze ułatwia integrację z nowoczesnymi systemami automatyki i sterownikami PLC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami przemysłowymi, co gwarantuje niezawodność w trudnych warunkach pracy. Softstart spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiada certyfikację CE oraz dopuszczenia UL/CSA, co umożliwia jego stosowanie na rynkach międzynarodowych. Stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem części pod napięciem zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Softstart 3RW4027-1BB04 znajduje szerokie zastosowanie w aplikacjach przemysłowych, gdzie kluczowe jest płynne przyspieszanie i hamowanie maszyn. Idealnie sprawdza się w napędach pomp, gdzie eliminuje zjawisko uderzenia hydraulicznego, oraz w wentylatorach, redukując poślizg pasków klinowych. Jest również powszechnie stosowany w przenośnikach taśmowych, kruszarkach, mieszalnikach oraz kompresorach, chroniąc przekładnie i łożyska przed przedwczesnym zużyciem wynikającym z gwałtownych skoków momentu obrotowego.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm lub poprzez przykręcenie do płyty montażowej. Należy zachować odpowiednie odstępy wentylacyjne powyżej i poniżej urządzenia, aby zapewnić optymalną cyrkulację powietrza. Zaciski śrubowe wymagają użycia odpowiedniego momentu dokręcania, co gwarantuje trwałość połączenia elektrycznego i zapobiega przegrzewaniu się styków. Przy podłączaniu przewodów o przekroju dostosowanym do prądu 32 A, zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszego kontaktu. Konfiguracja parametrów rozruchu (czas narastania napięcia, napięcie początkowe) odbywa się za pomocą intuicyjnych potencjometrów na przednim panelu.

FAQ

• Czy ten softstart posiada funkcję hamowania? Urządzenie realizuje funkcję łagodnego zatrzymania (soft stop), co pozwala na kontrolowane zmniejszanie obrotów silnika, chroniąc mechanikę przed gwałtownym zatrzymaniem.
• Czy wymagany jest zewnętrzny stycznik bypass? Nie, softstarty serii 3RW40 posiadają zintegrowane styki bypass, które automatycznie mostkują tyrystory po osiągnięciu pełnej prędkości obrotowej.
• Jakie jest napięcie sterowania dla modelu 3RW4027-1BB04? Ten konkretny model jest zasilany napięciem sterowniczym 24 V AC/DC, co jest standardem w nowoczesnych szafach sterowniczych.
• Czy urządzenie chroni przed zanikiem fazy? Tak, zaawansowana elektronika monitoruje parametry zasilania i chroni silnik przed skutkami pracy niepełnofazowej.
