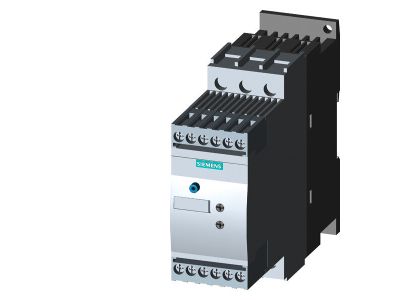

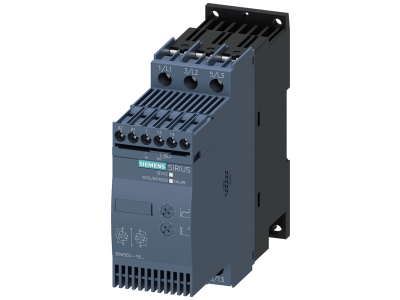

Softstart SIRIUS 25A 11KW 400V 200-480V AC Sterowanie 24V AC DC wielkość S0 Zaciski śrubowe | 3RW3026-1BB04 Siemens

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW3026-1BB04 renomowanej marki SIEMENS to zaawansowane urządzenie energoelektroniczne zaprojektowane do optymalizacji procesów rozruchu i zatrzymywania trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym 25 A oraz mocą 11 kW przy napięciu roboczym 400 V, co czyni je idealnym rozwiązaniem dla standardowych aplikacji przemysłowych. Dzięki zastosowaniu dwufazowego sterowania, prąd we wszystkich trzech fazach jest utrzymywany na najniższym możliwym poziomie przez cały czas trwania rozruchu, co minimalizuje obciążenia mechaniczne i elektryczne układu.

• Zintegrowany system Bypass: Po zakończeniu fazy rozruchu, wbudowane styki bypassu przejmują przewodzenie prądu, co znacząco redukuje straty mocy i wydzielanie ciepła wewnątrz rozdzielnicy.
• Kompaktowa budowa (Wielkość S0): Małe wymiary zewnętrzne pozwalają na znaczną oszczędność miejsca na szynie montażowej DIN, co jest kluczowe w gęsto upakowanych szafach sterowniczych.
• Precyzyjna regulacja: Za pomocą intuicyjnych potencjometrów użytkownik może płynnie nastawić czas rozruchu, napięcie początkowe oraz czas zatrzymania, dostosowując charakterystykę pracy do konkretnego obciążenia.
• Elektroniczne gaszenie łuku: System zabezpieczający styki bypassu podczas pracy, co wydłuża żywotność urządzenia i zwiększa niezawodność eksploatacyjną.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Softstart spełnia wymagania normy IEC/EN 60947-4-2, co potwierdza jego przydatność do sterowania silnikami prądu przemiennego w warunkach przemysłowych. Posiada certyfikację CE oraz spełnia rygorystyczne normy dotyczące kompatybilności elektromagnetycznej (EMC), co gwarantuje stabilną pracę bez zakłócania innych urządzeń elektronicznych w sieci.

Zastosowanie

Softstart Siemens Sirius 3RW30 znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Jest szczególnie rekomendowany do aplikacji, w których wymagane jest wyeliminowanie gwałtownych skoków momentu obrotowego oraz ograniczenie prądów rozruchowych. Typowe obszary wykorzystania to:

• Napędy pomp i wentylatorów (eliminacja uderzeń hydraulicznych i przeciążeń mechanicznych).
• Przenośniki taśmowe i transportery (płynny start zapobiegający przesuwaniu się towaru).
• Kompresory i sprężarki.
• Małe młyny oraz mieszalniki.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Softstart 3RW3026-1BB04 posiada zaciski śrubowe, które zapewniają trwałe i pewne połączenie elektryczne. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapobiec przegrzewaniu się styków.
• Chłodzenie: Należy zachować odpowiednie odstępy montażowe powyżej i poniżej urządzenia, aby umożliwić swobodną konwekcję powietrza.
• Napięcie sterowania: Urządzenie wymaga napięcia sterującego 24V AC/DC, co pozwala na bezpośrednią współpracę ze sterownikami PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.

FAQ

1. Czy softstart 3RW30 zastępuje układ gwiazda-trójkąt?
Tak, softstart jest nowoczesną alternatywą dla układu gwiazda-trójkąt. Eliminuje on impulsowe wzrosty prądu i momentu obrotowego, które występują podczas przełączania w tradycyjnych układach, zapewniając znacznie płynniejszą pracę napędu.

2. Czy urządzenie posiada wbudowaną ochronę silnika?
Tak, seria Sirius 3RW30 oferuje ochronę przed przeciążeniem oraz opcjonalną możliwość podłączenia termistorowej ochrony silnika, co kompleksowo zabezpiecza jednostkę napędową przed awarią.

3. Jakie są zalety dwufazowego sterowania?
Dwufazowe sterowanie pozwala na optymalizację kosztów urządzenia przy jednoczesnym zachowaniu pełnej kontroli nad prądem rozruchowym we wszystkich trzech fazach, co jest wystarczające dla większości standardowych aplikacji silnikowych.
