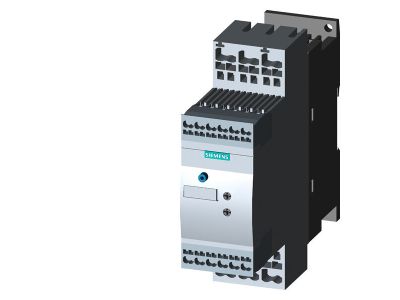

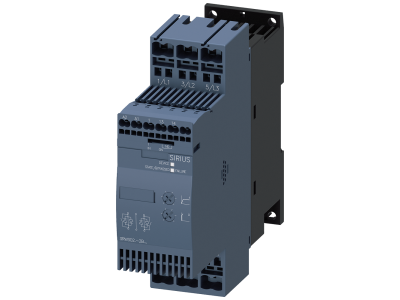

Softstart SIRIUS łagodny rozruch S0, 25A, 11kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW3026-2BB04 Siemens

Alternatywny kod produktu: 3RW30262BB04

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW3026-2BB04 firmy Siemens to kompaktowy rozrusznik łagodnego rozruchu w wielkości S0, przeznaczony do standardowych zastosowań przemysłowych. Urządzenie umożliwia płynny rozruch trójfazowych silników asynchronicznych przy prądzie znamionowym 25 A i mocy 11 kW przy napięciu 400 V. Zasilanie może być przyłożone w zakresie AC 200–480 V, a napięcie sterowania wynosi AC/DC 24 V, co zapewnia kompatybilność z nowoczesnymi systemami automatyki. Zintegrowany bypass minimalizuje straty ciepła i pozwala na oszczędność miejsca w szafie sterowniczej.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach silnikowych o mocy do 11 kW przy 400 V, eliminując ryzyko przeciążenia styków.
• Napięcie zasilania AC 200–480 V: Szeroki zakres napięcia sieciowego daje elastyczność w instalacjach o różnych standardach napięciowych na całym świecie.
• Napięcie sterowania AC/DC 24 V: Kompatybilne z układami PLC, przekaźnikami i sterownikami niskonapięciowymi, ułatwia integrację w nowoczesnych systemach automatyki.
• Zintegrowany bypass: Redukuje nagrzewanie się aparatu podczas pracy ciągłej, wydłuża żywotność i zmniejsza obciążenie cieplne szafy sterowniczej.
• Kompaktowa wielkość S0: Oszczędza miejsce na szynie TH35 w porównaniu do rozwiązań gwiazda-trójkąt, upraszcza okablowanie i skraca czas montażu.

Zgodność z Normami

Softstart SIRIUS 3RW3026-2BB04 posiada międzynarodowe dopuszczenia zgodne z normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Urządzenie jest oznakowane znakiem CE i spełnia wymagania dyrektyw unijnych.

Zastosowanie

Rozrusznik przeznaczony jest do sterowania rozruchem trójfazowych silników asynchronicznych w aplikacjach, gdzie wymagane jest ograniczenie prądów rozruchowych i zmniejszenie obciążeń mechanicznych.

• Łagodny rozruch pomp, wentylatorów i sprężarek – redukcja uderzeń hydraulicznych i wydłużenie żywotności łożysk.
• Sterowanie przenośnikami taśmowymi i podajnikami – eliminacja szarpnięć mechanicznych przy starcie.
• Zastosowania w maszynach przemysłowych (tokarki, miksery) – ochrona przekładni i napędów przed przeciążeniami momentem obrotowym.
• Automatyka budynkowa i instalacje HVAC – płynny rozruch wentylatorów i klimatyzatorów redukuje wahania napięcia w sieci.

Wskazówki Montażowe

Montaż softstartu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Urządzenie mocuje się na szynie DIN TH35 (zgodnie z normą IEC/EN 60715) w pozycji pionowej, zapewniając swobodny przepływ powietrza chłodzącego. Przekrój przewodów zasilających oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta – typowo dla prądu 25 A zaleca się przekrój 4–6 mm². Nie przekraczać temperatury otoczenia 40 °C podanej w katalogu.

FAQ

• Czy softstart 3RW3026-2BB04 posiada wbudowany bypass? Tak, urządzenie wyposażone jest w zintegrowany bypass, który po zakończeniu rozruchu zwierza tyrystory, redukując straty ciepła i umożliwiając pracę bez dodatkowego stycznika bypassowego.
• Jakie napięcie sterowania jest wymagane? Napięcie sterowania wynosi AC/DC 24 V – może być podawane zarówno z zasilacza 24 V DC, jak i z transformatora AC 24 V (50/60 Hz).
• Czy softstart można stosować w sieciach 230 V? Tak, zakres napięcia zasilania AC 200–480 V obejmuje sieci 230 V (np. w układach jednofazowych z przetwornicą częstotliwości? Uwaga: urządzenie przeznaczone jest do silników trójfazowych, a napięcie międzyfazowe musi mieścić się w podanym zakresie. Dla sieci 230/400 V softstart pracuje przy napięciu przewodowym 400 V, natomiast przy napięciu 230 V (np. w sieciach IT) wymaga odpowiedniego doboru.
