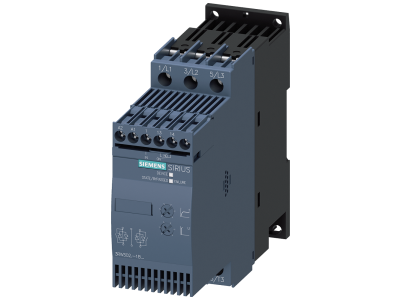

Softstart SIRIUS łagodny rozruch S0, 25A, 11kW/400V, 40 stopni, AC200-480V, AC/DC110-230V | 3RW3026-1BB14 Siemens

Alternatywny kod produktu: 3RW30261BB14

Opis i Kluczowe Cechy

Softstart Siemens SIRIUS 3RW3026-1BB14 (rodzina 3RW30) to kompaktowe urządzenie przeznaczone do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych o mocy do 11 kW przy 400 V. Prąd znamionowy 25 A pozwala na bezpieczną obsługę średnich obciążeń, a szeroki zakres napięcia zasilania AC 200–480 V oraz uniwersalne napięcie sterowania AC/DC 110–230 V ułatwia integrację z różnymi instalacjami. Dzięki rozmiarowi S0 i montażowi na szynie DIN urządzenie oszczędza miejsce w rozdzielnicy.

• Prąd znamionowy 25 A / moc 11 kW przy 400 V: zapewnia bezpieczną pracę z silnikami o znacznym obciążeniu bez ryzyka przeciążenia styków bypassu.
• Regulacja napięcia rozruchu, czasu rozruchu i czasu zatrzymania za pomocą potencjometrów: umożliwia precyzyjne dopasowanie charakterystyki startu i stopu do wymagań maszyny (np. pompy, wentylatory).
• Zintegrowany bypass z elektronicznym systemem gaszenia łuku: po zakończeniu rozruchu silnik przejmowany jest przez obwód bypassu, co minimalizuje straty ciepła i chroni styki przed zużyciem.
• Dwufazowe sterowanie: utrzymuje najniższy możliwy prąd we wszystkich trzech fazach podczas całego cyklu rozruchu, eliminując impulsowe skoki prądu charakterystyczne dla układu gwiazda-trójkąt.
• Wbudowana ochrona silnika przed przeciążeniem oraz opcjonalna termistorowa ochrona silnika (PTC): zwiększają bezpieczeństwo eksploatacji i zapobiegają uszkodzeniom termicznym.

Zgodność z Normami

Softstarty SIRIUS 3RW30 są zaprojektowane zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie posiada oznaczenie CE. W danych katalogowych nie podano konkretnych numerów norm – zalecamy zapoznanie się z pełną dokumentacją techniczną Siemens dla szczegółowych informacji o wymaganych certyfikatach.

Zastosowanie

Softstart 3RW3026-1BB14 sprawdza się wszędzie tam, gdzie wymagane jest płynne rozpędzanie i hamowanie silników bez udarów mechanicznych i skoków prądu. Stosowany jest jako nowoczesna alternatywa dla układów gwiazda-trójkąt.

• Sterowanie napędami pomp: eliminuje uderzenia hydrauliczne w rurociągach podczas rozruchu i zatrzymania.
• Napędy wentylatorów i klimatyzatorów: redukuje przeciążenia pasów i łożysk dzięki stopniowemu wzrostowi momentu.
• Przenośniki taśmowe i podajniki: zapewnia płynny start bez szarpnięć, co chroni transportowany materiał i mechanizmy.
• Kompresory i sprężarki: ogranicza prąd rozruchowy, odciążając instalację zasilającą i zabezpieczenia nadprądowe.

Wskazówki Montażowe

Montaż i podłączenie softstartu 3RW3026-1BB14 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania głównego i sterowniczego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony dostosowanym do warunków otoczenia. Przewody zasilające i silnikowe należy dobrać do prądu znamionowego 25 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz przekrój przewodów – według dokumentacji technicznej producenta.

FAQ

• Jak ustawić parametry rozruchu w softstaricie 3RW3026-1BB14? Napięcie rozruchu, czas narastania napięcia oraz czas zatrzymania reguluje się trzema potencjometrami dostępnymi na obudowie. Dokładny zakres ustawień znajduje się w instrukcji urządzenia.
• Czy softstart ma wbudowany bypass do pracy ciągłej? Tak. Po osiągnięciu pełnego napięcia silnik jest automatycznie przełączany na zintegrowany bypass z elektronicznym gaszeniem łuku, co zmniejsza straty ciepła i wydłuża żywotność styków.
• Jaki jest stopień ochrony (IP) tego softstartu? Producent nie podaje w danych katalogowych konkretnej wartości. Standardowo urządzenia modułowe montowane w rozdzielnicach mają stopień ochrony IP20. W przypadku pracy w środowiskach zapylonych lub wilgotnych należy umieścić softstart w odpowiedniej obudowie.
