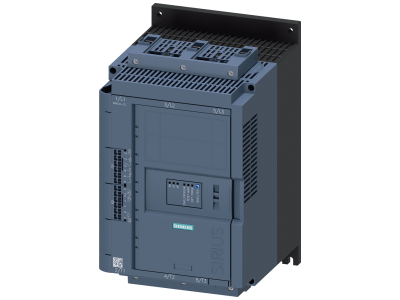

Softstart SIRIUS 200-480V 63A, 24V AC/DC zaciski sprężynowe Wejście termistora | 3RW5225-3TC04 Siemens

Alternatywny kod produktu: 3RW52253TC04

Opis i Kluczowe Cechy

Softstart Siemens SIRIUS 3RW5225-3TC04 to zaawansowany układ łagodnego rozruchu silników asynchronicznych, zaprojektowany do pracy w sieciach 200–480 V przy prądzie znamionowym 63 A. Napięcie sterowania 24 V AC/DC zapewnia bezpieczną i uniwersalną komunikację z układami automatyki, a zaciski sprężynowe gwarantują szybki i niezawodny montaż bez użycia narzędzi. Wbudowane wejście termistora umożliwia bezpośrednią ochronę silnika przed przegrzaniem.

• Prąd znamionowy 63 A: Umożliwia bezpieczny rozruch silników o dużej mocy bez ryzyka przeciążenia styków.
• Napięcie zasilania 200–480 V: Szeroki zakres napięć pozwala na zastosowanie w różnych sieciach trójfazowych bez konieczności wymiany aparatu.
• Napięcie sterowania 24 V AC/DC: Niskie napięcie sterowania zwiększa bezpieczeństwo operatora i ułatwia integrację z systemami PLC oraz przekaźnikowymi.
• Zaciski sprężynowe: Skracają czas montażu, eliminują potrzebę dokręcania i zapewniają wibracyjne połączenie przez cały okres eksploatacji.
• Wejście termistora (PTC): Chroni silnik przed przegrzaniem poprzez bezpośredni odczyt temperatury uzwojeń – zwiększa trwałość i bezpieczeństwo instalacji.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich (CE) oraz standardów DIN, co gwarantuje bezpieczną i niezawodną pracę w profesjonalnych instalacjach przemysłowych. Montaż i eksploatacja zgodnie z zaleceniami producenta zapewniają pełną zgodność z przepisami bezpieczeństwa.

Zastosowanie

Softstart SIRIUS 3RW5225-3TC04 jest przeznaczony do łagodnego rozruchu i zatrzymania silników asynchronicznych w aplikacjach wymagających ograniczenia prądu rozruchowego i mechanicznych udarów. Sprawdza się w następujących scenariuszach:

• Sterowanie silnikami pomp, wentylatorów i sprężarek – redukcja uderzeń hydraulicznych i wydłużenie żywotności układu.
• Napędy przenośników i taśmociągów – płynny start bez szarpnięć i nadmiernego obciążenia łańcuchów.
• Maszyny przemysłowe (np. mieszadła, młyny, wirówki) – kontrola momentu obrotowego podczas rozruchu.
• Systemy automatyki budynkowej (HVAC, windy) – integracja z nadrzędnym sterowaniem i sygnalizacja stanów awaryjnych przez wejście termistora.

Wskazówki Montażowe

Montaż softstartu może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski sprężynowe – nie wymagają narzędzi, ale dla pewności należy sprawdzić siłę docisku zgodnie z dokumentacją producenta. Przekroje przewodów dobierz do prądu znamionowego 63 A (zalecane co najmniej 16 mm² dla przewodów miedzianych). Po zamontowaniu sprawdź poprawność podłączenia wejścia termistora (PTC) – polaryzacja nie ma znaczenia, ale przewód musi być ekranowany w przypadku długich przebiegów.

FAQ

• Czy softstart wymaga zewnętrznego zasilania sterowania 24 V? Tak, napięcie sterowania 24 V AC/DC musi być dostarczone z osobnego źródła (np. zasilacz impulsowy). Urządzenie nie generuje go samodzielnie.
• Jak działa wejście termistora? Wejście przeznaczone jest do podłączenia czujnika PTC wbudowanego w uzwojenia silnika. Przy przekroczeniu temperatury progowej softstart wyłącza się, chroniąc silnik przed przegrzaniem. Brak czujnika nie blokuje pracy, ale pozbawia funkcji ochronnej – zalecamy jego podłączenie.
• Czy mogę stosować softstart w sieci 400 V? Tak, napięcie 200-480 V obejmuje typową sieć 400 V (np. 3x400 V). Urządzenie automatycznie dostosowuje się do wartości napięcia w zadanym zakresie.
