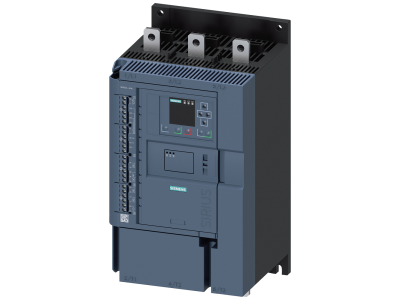

Softstart Sirius 200-480V, 250kW 400 V / temp.otocz. 40st, 470A, 24VAC/DC | 3RW5547-6HA04 Siemens

Alternatywny kod produktu: 3RW55476HA04

Opis i Kluczowe Cechy

Softstart Siemens Sirius 3RW5547-6HA04 to zaawansowane urządzenie do łagodnego rozruchu silników trójfazowych. Przeznaczony do pracy w sieci 200-480 V AC, pozwala na płynne rozpędzanie i zatrzymywanie napędów o mocy do 250 kW przy 400 V (temperatura otoczenia 40°C). Dzięki prądowi znamionowemu 470 A umożliwia zasilanie dużych odbiorników bez przeciążania sieci, a napięcie sterowania 24 V AC/DC ułatwia integrację z systemami automatyki. Urządzenie montowane jest w szafie sterowniczej na szynie DIN lub płycie montażowej.

• Prąd znamionowy 470 A: zapewnia bezpieczną pracę przy obciążeniach o wysokim poborze prądu, minimalizując ryzyko przeciążeń i przegrzania toru prądowego.
• Moc 250 kW przy 400 V / 40°C: optymalna wydajność dla silników dużej mocy, gwarantująca niezawodny rozruch bez zbędnych strat energii.
• Szeroki zakres napięcia zasilania 200-480 V AC: elastyczność w instalacjach o różnym napięciu sieci, adaptacja do warunków lokalnych bez konieczności stosowania dodatkowych transformatorów.
• Napięcie sterowania 24 V AC/DC: kompatybilność z typowymi układami PLC i przekaźnikami, ułatwia podłączenie do systemów automatyki budynkowej i przemysłowej.
• Konstrukcja serii Sirius: sprawdzona niezawodność i prostota montażu w szafach sterowniczych, zgodność z akcesoriami systemowymi Siemensa.

Zgodność z Normami

Softstart Siemens Sirius 3RW5547-6HA04 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza zgodność z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do stosowania w instalacjach przemysłowych zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Softstart Sirius znajduje zastosowanie wszędzie tam, gdzie wymagany jest łagodny, kontrolowany rozruch silników asynchronicznych dużej mocy. Redukuje udary prądowe i mechaniczne, wydłużając żywotność napędów i elementów układu napędowego.

• Rozruch pomp i wentylatorów w systemach HVAC, gdzie płynne rozpędzanie zapobiega uderzeniom hydraulicznym.
• Sterowanie przenośnikami taśmowymi i transporterami – ograniczenie przeciążeń mechanicznych podczas startu.
• Napędy sprężarek i mieszadeł w przemyśle chemicznym i spożywczym – kontrola momentu obrotowego.
• Automatyka budynkowa i infrastruktura – rozruch silników w windach, schodach ruchomych, agregatach chłodniczych.

Wskazówki Montażowe

Montaż i uruchomienie softstartu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie TH35 (DIN) lub płycie montażowej w szafie sterowniczej o odpowiednim stopniu ochrony. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć napięcie zasilania i sterowania. Przekroje przewodów dobierać do prądu znamionowego 470 A zgodnie z normami instalacyjnymi. Moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją techniczną producenta. Zapewnić odpowiednią wentylację i przestrzeń wokół urządzenia dla odprowadzania ciepła.

FAQ

• Czy softstart wymaga zewnętrznego zasilania 24 V? Tak, napięcie sterowania 24 V AC/DC jest niezbędne do pracy układów logicznych i sygnalizacyjnych. Można je pobrać z osobnego źródła lub z zasilacza pomocniczego.
• Jaki jest zakres napięcia zasilania silnika? Urządzenie zaprojektowano do pracy w sieci trójfazowej 200-480 V AC – w tym zakresie zapewnia pełną funkcjonalność bez konieczności zmiany konfiguracji.
• Czy softstart ma wbudowane zabezpieczenie termiczne? Softstart Sirius posiada wewnętrzne zabezpieczenia termiczne i nadprądowe, jednak w instalacji należy stosować dodatkową ochronę (wyłącznik silnikowy, bezpieczniki) zgodnie z normami.
