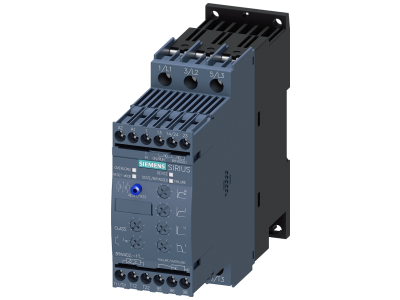

Softstart SIRIUS łagodny rozruch S0, 12,5A, 5,5kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW4024-1TB04 Siemens

Alternatywny kod produktu: 3RW40241TB04

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4024-1TB04 to urządzenie do łagodnego rozruchu i zatrzymywania silników asynchronicznych trójfazowych w standardowych zastosowaniach. Oferuje prąd znamionowy 12,5 A i moc 5,5 kW przy napięciu 400 V, pracując w sieci zasilającej AC 200–480 V przy napięciu sterowania AC/DC 24 V. Wielkość konstrukcyjna S0 zapewnia kompaktowe wymiary, a zintegrowany bypass oraz inteligentne funkcje monitorowania gwarantują oszczędność miejsca w szafie sterowniczej i niezawodną ochronę silnika.

• Prąd 12,5 A / moc 5,5 kW (400 V): Umożliwia płynny rozruch silników średniej mocy, redukując prądy szczytowe i chroniąc instalację przed wahaniami napięcia.
• Zintegrowany bypass: Po rozruchu tyrystory są zwierane, co minimalizuje straty ciepła w szafie sterowniczej i zwiększa efektywność energetyczną.
• Funkcja ograniczenia prądu rozruchu: Ustawialny limit prądu pozwala dostosować rozruch do warunków sieci i zabezpieczeń, unikając zbędnych wyłączeń.
• Przystosowany do temperatury otoczenia do 40 °C: Zapewnia niezawodną pracę w typowych warunkach przemysłowych bez ryzyka przegrzania.
• Napięcie sterowania AC/DC 24 V: Uniwersalne napięcie ułatwia integrację z systemami automatyki, sterownikami PLC i przekaźnikami.

Zgodność z Normami

Produkt spełnia wymagania norm międzynarodowych (IEC) oraz posiada certyfikaty UL/CSA. Dopuszczony jest również do pracy w strefach zagrożonych wybuchem zgodnie z ATEX i IECEx. Dzięki tym certyfikatom softstart nadaje się do zastosowań na całym świecie, także w środowiskach wymagających podwyższonego bezpieczeństwa.

Zastosowanie

Softstart SIRIUS 3RW4024 znajduje zastosowanie wszędzie tam, gdzie wymagany jest płynny rozruch silników asynchronicznych w celu ochrony mechanicznej i elektrycznej. Sprawdza się w:

• Pompach, wentylatorach i sprężarkach – redukcja uderzeń hydraulicznych i przeciążeń mechanicznych.
• Przenośnikach taśmowych i podajnikach – zapewnienie płynnego startu i zatrzymania bez szarpnięć.
• Maszynach pakujących i obróbczych – ochrona przekładni i elementów napędowych.
• Instalacjach przemysłowych wymagających zgodności z ATEX/IECEx w strefach zagrożonych wybuchem.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie mocuje się na szynie TH35 (DIN) w szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i sterowania. Przewody podłączyć zgodnie z dokumentacją producenta, stosując przekroje odpowiednie dla prądu 12,5 A. Moment dokręcania śrub sprawdzić w karcie katalogowej. Należy zapewnić odpowiednią wentylację – w przypadku zagęszczonego montażu rozważyć opcjonalny wentylator.

FAQ

• Czy softstart posiada wskaźnik LED lub podświetlenie? W dostępnych danych nie ma informacji o podświetleniu. Urządzenie wyposażone jest w zintegrowane funkcje diagnostyczne sygnalizujące stany przeciążenia i przegrzania – szczegóły w dokumentacji producenta.
• Jaki jest stopień ochrony (IP) tego modelu? W danych technicznych nie podano stopnia IP. Typowo aparatura szafowa montowana wewnątrz rozdzielnic posiada IP20, ale dla konkretnych warunków środowiskowych należy sprawdzić kartę katalogową.
• Czy softstart może pracować w trybie bypass przez cały czas pracy silnika? Tak, zintegrowany bypass po zakończeniu rozruchu zwierane jest obwód główny, minimalizując straty na tyrystorach. Praca ciągła w trybie bypass jest standardem dla tego urządzenia.
