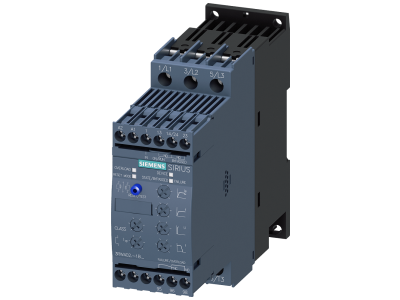

Softstart SIRIUS łagodny rozruch S0, 12,5A, 5,5kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW4024-1BB04 Siemens

Alternatywny kod produktu: 3RW40241BB04

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4024-1BB04 firmy Siemens to zaawansowany łagodny rozruch serii 3RW40 przeznaczony do silników asynchronicznych trójfazowych. Urządzenie w wielkości S0 oferuje prąd znamionowy 12,5 A i moc 5,5 kW przy napięciu 400 V, co umożliwia bezpieczny rozruch i zatrzymanie odbiorników o znacznym obciążeniu bez ryzyka przeciążeń. Wyposażony w zintegrowany bypass, zapewnia zwartą konstrukcję i zmniejszone wydzielanie ciepła w szafie sterowniczej. Napięcie zasilania AC 200–480 V oraz uniwersalne sterowanie AC/DC 24 V dają elastyczność w różnych instalacjach.

• Prąd znamionowy 12,5 A: gwarantuje niezawodną pracę w obwodach silnikowych o podwyższonym obciążeniu, minimalizując ryzyko przegrzania styków wewnętrznych bypassu.
• Moc 5,5 kW przy 400 V: idealne dopasowanie do typowych silników trójfazowych w aplikacjach wentylatorów, pomp i przenośników.
• Zintegrowany bypass: redukuje straty mocy w stanie ustalonym i ogranicza nagrzewanie się urządzenia, co wydłuża żywotność oraz umożliwia gęstszy montaż w rozdzielnicy.
• Inteligentne monitorowanie: ochrona przed przegrzaniem softstartu i przeciążeniem silnika, a także możliwość ustawienia maksymalnego prądu rozruchu – zapobiega niekontrolowanym awariom.
• Uniwersalne napięcie sterujące AC/DC 24 V: kompatybilność z typowymi układami automatyki i sterownikami PLC, upraszcza okablowanie i integrację.

Zgodność z Normami

Rozrusznik łagodnego rozruchu 3RW4024-1BB04 spełnia wymagania międzynarodowych dopuszczeń IEC oraz UL/CSA, a także jest dopuszczony do stosowania w strefach zagrożonych wybuchem zgodnie z ATEX i IEC Ex. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Softstart SIRIUS 3RW40 dedykowany jest do standardowych zastosowań wymagających płynnego rozruchu i zatrzymania silników asynchronicznych. Dzięki funkcji ograniczenia prądu rozruchowego i zintegrowanemu bypassowi sprawdza się w instalacjach, gdzie priorytetem jest niezawodność oraz kompaktowa zabudowa.

• Sterowanie rozruchem wentylatorów, pomp wirowych i sprężarek – redukcja uderzeń hydraulicznych i wahań napięcia sieciowego.
• Praca w układach przenośników i taśmociągów – zmniejszenie obciążeń mechanicznych napędu podczas startu.
• Automatyka budynkowa i przemysłowa – łatwe podłączenie do systemów sterowania z napięciem 24 V AC/DC.
• Zastosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex) – bezpieczna praca w atmosferach potencjalnie wybuchowych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Softstart przeznaczony jest do instalacji na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Należy stosować przekrój przewodów odpowiedni do prądu 12,5 A oraz moment dokręcania zacisków zgodny z dokumentacją producenta. W przypadku zastosowania opcjonalnego wentylatora lub modułu połączeniowego należy postępować według instrukcji Siemens.

FAQ

• Czy softstart posiada zintegrowany bypass? Tak, model 3RW4024-1BB04 wyposażony jest w wewnętrzny bypass, który w stanie ustalonym przewodzi prąd silnika z minimalnymi stratami, co ogranicza nagrzewanie się urządzenia.
• Jakie napięcie sterujące jest wymagane? Urządzenie sterowane jest napięciem AC/DC 24 V, co umożliwia bezpośrednie podłączenie do typowych sterowników PLC i przekaźników.
• Czy można go stosować w strefach zagrożonych wybuchem? Tak, softstart posiada dopuszczenia ATEX i IEC Ex, co pozwala na bezpieczną pracę w atmosferach potencjalnie wybuchowych (np. w przemyśle chemicznym, rafineryjnym).
