Softstart SIRIUS łagodny rozruch S00, 12,5A, 5,5kW/400V, 40 stopni, AC200-480V, AC/DC110-230V | 3RW3017-2BB14 Siemens

Alternatywny kod produktu: 3RW30172BB14

Opis i Kluczowe Cechy

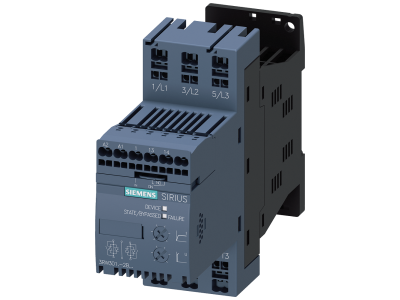

Softstart SIRIUS 3RW3017-2BB14 firmy Siemens to kompaktowy rozrusznik łagodnego rozruchu w rozmiarze S00, przeznaczony do standardowych zastosowań przemysłowych. Oferuje prąd znamionowy 12,5 A (moc 5,5 kW przy 400 V), napięcie zasilania AC 200–480 V oraz napięcie sterowania AC/DC 110–230 V. Zintegrowany bypass po rozruchu pozwala na bezpośrednie zasilanie silnika, minimalizując straty ciepła w szafie sterowniczej.

• Prąd znamionowy 12,5 A / moc 5,5 kW (400 V): bezpieczna praca z silnikami o znacznym obciążeniu bez ryzyka przeciążenia styków wewnętrznych.
• Zintegrowany bypass: po zakończeniu rozruchu silnik pracuje z pominięciem tyrystorów, co redukuje wydzielane ciepło i zwiększa trwałość urządzenia.
• Szeroki zakres napięcia sterowania AC/DC 110–230 V: uniwersalność podłączenia do różnych systemów automatyki (PLC, sterowniki) bez konieczności stosowania dodatkowych zasilaczy.
• Kompaktowa obudowa S00: znaczna oszczędność miejsca w rozdzielnicy w porównaniu z tradycyjnymi rozrusznikami gwiazda-trójkąt, uproszczone okablowanie.
• Łagodny rozruch: redukcja prądów szczytowych i wahań napięcia sieciowego, ochrona napędów przed udarami mechanicznymi (pompy, wentylatory, przenośniki).

Zgodność z Normami

Softstart SIRIUS 3RW3017-2BB14 spełnia wymagania międzynarodowych norm IEC oraz posiada dopuszczenia UL i CSA. Opatrzony certyfikatem CE. Produkt przeznaczony do instalacji zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Softstart SIRIUS 3RW30 dedykowany jest do łagodnego rozruchu trójfazowych silników asynchronicznych w aplikacjach wymagających płynnego startu i ograniczenia prądów rozruchowych.

• Sterowanie pracą pomp – eliminacja udarów hydraulicznych w rurociągach.
• Rozruch wentylatorów i sprężarek – stopniowe zwiększanie obrotów, ochrona łożysk i pasów.
• Napędy przenośników i taśmociągów – płynne przyspieszanie bez szarpnięć ładunku.
• Automatyka budynkowa (klimatyzacja, windy) – odciążenie sieci elektrycznej podczas rozruchu, brak migotania oświetlenia.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Softstart przeznaczony jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Przekrój przewodów należy dobrać do prądu znamionowego 12,5 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – stosuj się do wartości podanych w dokumentacji producenta. Zapewnij odpowiednią wentylację w szafie sterowniczej – zintegrowany bypass ogranicza straty ciepła, ale nie eliminuje całkowicie potrzeby odprowadzania ciepła.

FAQ

• Czy softstart posiada wbudowany bypass? Tak, zintegrowany bypass jest standardem w modelu 3RW30. Po zakończeniu rozruchu tyrystory są zwierane, co minimalizuje straty mocy w stanie ustalonym.
• Jakie jest napięcie sterowania? Napięcie sterowania AC/DC wynosi 110–230 V. Pozwala to na bezpośrednie sterowanie z większości przekaźników, styczników lub wyjść PLC bez dodatkowego zasilacza.
• Jaka moc silnika może być obsługiwana? Dla napięcia 400 V maksymalna moc silnika wynosi 5,5 kW przy prądzie znamionowym 12,5 A. Należy uwzględnić spadek napięcia i warunki chłodzenia silnika.
