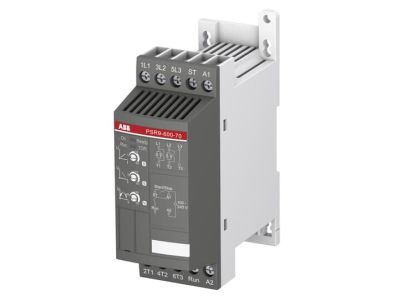

Softstart PSR9-600-70, napięcie zasilania 208-600V AC, 9A, 4kW, sterowanie 100-250V AC | 1SFA896105R7000 ABB

Opis i Kluczowe Cechy

Softstart ABB PSR9-600-70 o numerze katalogowym 1SFA896105R7000 to zaawansowane urządzenie energoelektroniczne zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania silników trójfazowych. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 9 A, co przy standardowym napięciu 400 V AC przekłada się na obsługę silników o mocy do 4 kW. Szeroki zakres napięcia roboczego od 208 V AC do 600 V AC sprawia, że jest to rozwiązanie niezwykle uniwersalne, sprawdzające się w różnorodnych sieciach przemysłowych.

• Zintegrowany Bypass: Wbudowane styki obejściowe (bypass) aktywują się po zakończeniu fazy rozruchu, co znacząco redukuje straty energii, ogranicza wydzielanie ciepła wewnątrz obudowy i pozwala na rezygnację z zewnętrznych radiatorów o dużych gabarytach.
• Sterowanie dwufazowe: Algorytm sterowania w dwóch fazach zapewnia płynną rampę napięciową, skutecznie eliminując udary mechaniczne oraz ograniczając piki prądowe podczas startu silnika.
• Intuicyjna konfiguracja: Frontowy panel wyposażony w trzy precyzyjne potencjometry pozwala na błyskawiczne ustawienie czasu rampy startu, czasu rampy zatrzymania oraz początkowego poziomu napięcia (napięcia startowego).
• Kompaktowa budowa: Seria PSR to najmniejsze gabarytowo softstarty w ofercie ABB, co pozwala na oszczędność cennego miejsca na szynie DIN w szafach sterowniczych.
• Sygnalizacja stanu: Wyjście przekaźnikowe typu NO (normalnie otwarte) dla sygnału RUN umożliwia łatwą integrację z systemami nadrzędnymi PLC lub układami sygnalizacji optycznej.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych. Softstart PSR9-600-70 spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników prądu przemiennego z półprzewodnikowymi elementami przełączającymi. Posiada certyfikację CE oraz dopuszczenia rynkowe wymagane w instalacjach profesjonalnych, zapewniając kompatybilność elektromagnetyczną (EMC) oraz odpowiednią wytrzymałość izolacji.

Zastosowanie

Dzięki swojej wytrzymałości (możliwość wykonania do 100 rozruchów na godzinę) oraz kompaktowej konstrukcji, softstart PSR9-600-70 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Pompy i systemy wodno-kanalizacyjne: Eliminuje zjawisko uderzenia hydraulicznego, chroniąc rurociągi i zawory przed uszkodzeniem.
• Wentylatory: Zmniejsza naprężenia pasów napędowych i łożysk, wydłużając żywotność mechaniczną układu.
• Sprężarki: Zapewnia łagodny start pod obciążeniem, redukując spadki napięcia w sieci zasilającej.
• Przenośniki taśmowe: Zapobiega szarpnięciom transportowanego materiału, co jest kluczowe w liniach produkcyjnych i logistyce.

Wskazówki Montażowe

Montaż softstartu powinien odbywać się na standardowej szynie DIN 35 mm. Należy zwrócić szczególną uwagę na znamionowe napięcie sterowania, które w tym modelu mieści się w zakresie 100-240 V AC (50/60 Hz). Dla zapewnienia pełnej ochrony silnika, zaleca się stosowanie softstartu w połączeniu z ręcznym rozrusznikiem silnika (MMS) marki ABB – dedykowane zestawy połączeń mechanicznych pozwalają na stworzenie zwartej i estetycznej grupy rozruchowej bez konieczności stosowania dodatkowego okablowania siłowego między aparatami. W przypadku wymaganej komunikacji cyfrowej, urządzenie można doposażyć w zewnętrzny adapter Fieldbus, umożliwiający integrację z protokołami takimi jak Modbus-RTU czy Profibus.

FAQ

1. Czy softstart PSR9-600-70 posiada zabezpieczenie przeciążeniowe?
Seria PSR skupia się na podstawowej funkcjonalności rozruchu. W celu zapewnienia pełnej ochrony termicznej silnika, należy zastosować zewnętrzny wyłącznik silnikowy (np. serii MS116 lub MS132) lub przekaźnik przeciążeniowy.

2. Jakie są korzyści z wbudowanego bypassu?
Bypass mostkuje tyrystory po osiągnięciu pełnego napięcia. Dzięki temu urządzenie nie generuje ciepła podczas pracy ciągłej, co pozwala na montaż w mniejszych obudowach bez ryzyka przegrzania.

3. Czy mogę sterować czasem zatrzymania silnika?
Tak, softstart posiada dedykowany potencjometr do ustawiania rampy zatrzymania (soft stop), co jest szczególnie istotne w aplikacjach pompowych w celu uniknięcia nagłego zatrzymania przepływu.
