Softstart PSR9-600-11, napięcie zasilania 208-600V AC, 9A, 4kW, sterowanie 24V AC/DC | 1SFA896105R1100 ABB

Opis i Kluczowe Cechy

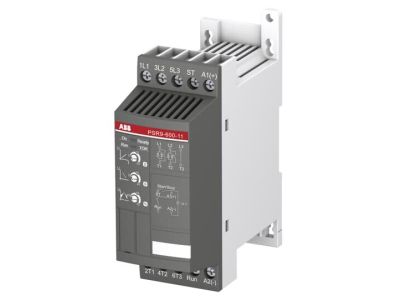

Softstart PSR9-600-11 marki ABB to zaawansowane urządzenie energoelektroniczne zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania silników trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 9 A, co przy standardowym napięciu sieciowym pozwala na efektywną obsługę silników o mocy do 4 kW. Szeroki zakres napięcia pracy od 208 V AC do 600 V AC sprawia, że jednostka ta jest niezwykle uniwersalna i może pracować w różnych standardach sieci przemysłowych.

Kluczową zaletą serii PSR jest zintegrowany układ obejściowy (bypass). Rozwiązanie to pozwala na bocznikowanie tyrystorów po zakończeniu fazy rozruchu, co znacząco redukuje straty energii w postaci ciepła, minimalizuje zakłócenia elektromagnetyczne oraz pozwala na zamknięcie urządzenia w mniejszych obudowach bez konieczności stosowania rozbudowanej wentylacji. Sterowanie odbywa się w dwóch fazach, co zapewnia płynne narastanie momentu obrotowego i skuteczną redukcję udarów prądowych.

• Kompaktowa budowa: Najmniejsza seria w ofercie ABB, idealna do aplikacji z ograniczoną przestrzenią montażową.
• Intuicyjna konfiguracja: Trzy potencjometry umieszczone na panelu frontowym pozwalają na precyzyjne nastawienie czasu rampy startu, czasu rampy zatrzymania oraz napięcia początkowego.
• Wysoka wydajność: Możliwość wykonania do 100 rozruchów na godzinę, co jest kluczowe w procesach o dużej dynamice pracy.
• Sygnalizacja stanu: Wbudowane wyjście przekaźnikowe sygnału RUN (styk normalnie otwarty NO) umożliwia łatwą integrację z systemami nadrzędnymi PLC lub układami sygnalizacji.

Zgodność z Normami

Softstart PSR9-600-11 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników prądu przemiennego z elementami półprzewodnikowymi. Posiada certyfikację CE oraz inne dopuszczenia wymagane na rynkach globalnych, co potwierdza wysoką jakość wykonania komponentów ABB.

Zastosowanie

Dzięki swojej charakterystyce, softstart PSR9-600-11 znajduje szerokie zastosowanie w aplikacjach, gdzie kluczowe jest wyeliminowanie uderzeń hydraulicznych oraz redukcja naprężeń mechanicznych układu napędowego. Typowe obszary eksploatacji obejmują:

• Pompy wodne i ściekowe: Eliminacja zjawiska uderzenia wodnego w rurociągach podczas startu i stopu.
• Wentylatory: Płynne przyspieszanie mas wirujących, co wydłuża żywotność pasów napędowych i łożysk.
• Sprężarki: Redukcja prądów rozruchowych w układach kompresorowych.
• Przenośniki taśmowe: Zapobieganie szarpnięciom taśmy, co chroni transportowany towar przed uszkodzeniem.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm, co zapewnia stabilność mechaniczną. Napięcie sterownicze wynosi 24 V AC/DC, co pozwala na bezpieczne zasilanie z typowych zasilaczy automatyki przemysłowej. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących siły docisku zacisków śrubowych, aby uniknąć przegrzewania się styków.
• Koordynacja zabezpieczeń: Softstart PSR idealnie współpracuje z ręcznymi rozrusznikami silnikowymi (MMS) firmy ABB. Dostępne są dedykowane zestawy połączeń mechanicznych, które pozwalają na stworzenie zwartej i estetycznej grupy rozruchowej.
• Komunikacja: W przypadku potrzeby włączenia urządzenia w sieć Fieldbus (np. Profibus, Modbus), należy zastosować zewnętrzny adapter i odpowiednią wtyczkę komunikacyjną ABB.

FAQ

1. Czy PSR9-600-11 wymaga zewnętrznego stycznika bypass?
Nie, urządzenie posiada wbudowane styki bypass, co upraszcza schemat połączeń i oszczędza miejsce w szafie sterowniczej.

2. Jakie jest napięcie sterowania dla tego modelu?
Ten konkretny model (końcówka -11) jest przystosowany do napięcia sterowniczego 24 V AC/DC.

3. Czy mogę regulować czas zatrzymania silnika?
Tak, softstart posiada dedykowany potencjometr do ustawiania rampy zatrzymania (soft stop), co jest szczególnie przydatne w aplikacjach pompowych.

4. Ile rozruchów na godzinę może wykonać to urządzenie?
Seria PSR jest przystosowana do pracy z częstotliwością do 100 rozruchów na godzinę, pod warunkiem zachowania odpowiednich parametrów chłodzenia.
