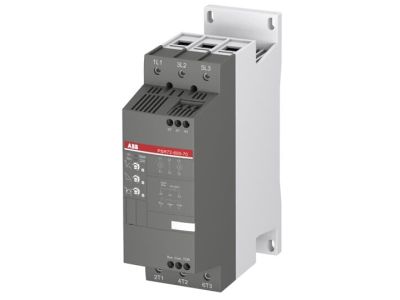

Softstart PSR72-600-70, napięcie zasilania 208-600V AC, 72A, 37kW, sterowanie 100-240V AC | 1SFA896113R7000 ABB

Alternatywny kod produktu: 1SFA896113R7000

Opis i Kluczowe Cechy

Softstart ABB PSR72-600-70 o numerze katalogowym 1SFA896113R7000 to zaawansowane urządzenie energoelektroniczne zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania silników trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 72 A, co przy standardowym napięciu 400 V AC przekłada się na moc silnika rzędu 37 kW. Szeroki zakres napięcia pracy od 208 V AC do 600 V AC sprawia, że jest to rozwiązanie niezwykle uniwersalne, zdolne do pracy w różnorodnych sieciach przemysłowych.

• Zintegrowany Bypass: Wbudowane styki obejściowe (bypass) aktywują się po zakończeniu procesu rozruchu, co znacząco redukuje straty energii oraz wydzielanie ciepła wewnątrz obudowy, eliminując konieczność stosowania zewnętrznych styczników obejściowych.
• Sterowanie dwufazowe: Realizacja funkcji łagodnego startu i stopu poprzez precyzyjną kontrolę napięcia w dwóch fazach, co skutecznie ogranicza udary prądowe i mechaniczne.
• Intuicyjna konfiguracja: Frontowy panel wyposażony w trzy potencjometry pozwala na błyskawiczne ustawienie czasu rampy rozruchu, czasu rampy zatrzymania oraz początkowego poziomu napięcia.
• Sygnalizacja stanu: Wyjścia przekaźnikowe typu NO (normalnie otwarte) dla sygnałów RUN (praca) oraz TOR (Top of Ramp - zakończenie rozruchu) umożliwiają łatwą integrację z systemami nadrzędnymi PLC.
• Wysoka częstotliwość pracy: Konstrukcja serii PSR pozwala na wykonanie do 100 rozruchów na godzinę, co jest kluczowe w procesach o dużej dynamice.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych. Softstart PSR72-600-70 spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników prądu przemiennego z elementami półprzewodnikowymi. Posiada certyfikację CE oraz jest przystosowany do pracy w środowiskach wymagających wysokiej kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Dzięki swojej kompaktowej budowie i wysokiej wydajności, softstart PSR72-600-70 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest idealnym rozwiązaniem dla aplikacji, gdzie kluczowe jest ograniczenie prądu rozruchowego oraz eliminacja uderzeń hydraulicznych lub mechanicznych. Typowe obszary eksploatacji to:

• Pompy i systemy wodne: Eliminacja zjawiska uderzenia wodnego podczas startu i zatrzymania, co wydłuża żywotność rurociągów.
• Wentylatory: Płynne przyspieszanie mas wirujących, redukujące naprężenia na pasach napędowych.
• Sprężarki: Zapewnienie stabilnego startu pod obciążeniem przy jednoczesnym ograniczeniu spadków napięcia w sieci.
• Przenośniki taśmowe: Ochrona transportowanego towaru przed gwałtownymi szarpnięciami podczas ruszania.

Wskazówki Montażowe

Montaż softstartu powinien odbywać się na standardowej szynie DIN lub płycie montażowej w pozycji pionowej, aby zapewnić optymalną konwekcję powietrza. Należy zwrócić szczególną uwagę na moment dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków. Napięcie sterownicze w zakresie 100-240 V AC 50/60 Hz powinno być doprowadzone do dedykowanych zacisków sterujących. W przypadku konieczności integracji z systemami komunikacji, zaleca się stosowanie zewnętrznych adapterów Fieldbus ABB. Softstart może być bezpośrednio połączony z wyłącznikami silnikowymi MMS serii MS132 lub MS165 za pomocą dedykowanych łączników mechanicznych, co tworzy zwartą i estetyczną strukturę w szafie sterowniczej.

FAQ

• Czy PSR72-600-70 wymaga zewnętrznego stycznika bypass? Nie, urządzenie posiada wbudowany bypass, co upraszcza instalację i oszczędza miejsce w rozdzielnicy.
• Jakie jest napięcie sterowania dla tego modelu? Model ten wymaga napięcia sterowniczego w zakresie od 100 V AC do 240 V AC.
• Czy mogę sterować softstartem przez sieć Profibus lub Modbus? Tak, jest to możliwe po zastosowaniu opcjonalnego zewnętrznego adaptera FieldbusPlug firmy ABB.
• Ile rozruchów na godzinę może wykonać to urządzenie? Seria PSR jest przystosowana do pracy intensywnej, pozwalając na maksymalnie 100 rozruchów w ciągu godziny.
