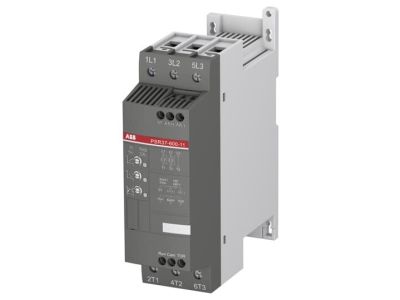

Softstart PSR37-600-11, napięcie zasilania 208-600V AC, 37A, 18,5kW, sterowanie 24V AC/DC | 1SFA896110R1100 ABB

Opis i Kluczowe Cechy

Softstart ABB PSR37-600-11 to zaawansowane urządzenie energoelektroniczne z serii PSR, zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 37 A, co przy standardowym napięciu sieciowym pozwala na efektywną obsługę silników o mocy do 18,5 kW. Szeroki zakres napięcia pracy od 208 V AC do 600 V AC sprawia, że jednostka jest niezwykle uniwersalna i może pracować w różnych standardach sieciowych. Sterowanie odbywa się za pomocą napięcia 24 V AC/DC, co ułatwia integrację z nowoczesnymi systemami automatyki niskonapięciowej.

• Sterowanie dwufazowe: Realizuje płynne narastanie i opadanie napięcia, minimalizując udary mechaniczne oraz prądowe.
• Wbudowany bypass: Zintegrowane styki obejściowe aktywują się po zakończeniu rozruchu, co drastycznie redukuje straty mocy i wydzielanie ciepła wewnątrz obudowy.
• Kompaktowa konstrukcja: Seria PSR to najmniejsze gabarytowo softstarty w ofercie ABB, idealne do montażu w miejscach o ograniczonej przestrzeni.
• Intuicyjna konfiguracja: Trzy potencjometry umieszczone na panelu frontowym pozwalają na precyzyjne ustawienie czasu rampy startu, czasu rampy zatrzymania oraz napięcia początkowego.
• Wysoka częstotliwość pracy: Urządzenie jest przystosowane do pracy w wymagających cyklach, pozwalając na wykonanie do 100 rozruchów na godzinę.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych. Softstart PSR37-600-11 spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników prądu przemiennego z elementami półprzewodnikowymi. Posiada certyfikację CE oraz inne branżowe dopuszczenia, co potwierdza jego wysoką jakość wykonania i kompatybilność elektromagnetyczną (EMC).

Zastosowanie

Dzięki swojej niezawodności i prostocie obsługi, softstart PSR37-600-11 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest szczególnie rekomendowany do aplikacji, gdzie kluczowe jest wyeliminowanie uderzeń hydraulicznych lub gwałtownych szarpnięć mechanicznych:

• Pompy wodne i ściekowe: Redukcja uderzeń hydraulicznych w rurociągach podczas startu i stopu.
• Wentylatory: Płynny rozruch zapobiega ślizganiu się pasków napędowych i wydłuża żywotność łożysk.
• Sprężarki: Zmniejszenie obciążeń prądowych w sieci podczas rozruchu pod obciążeniem.
• Przenośniki taśmowe: Ochrona transportowanego towaru przed gwałtownym ruszeniem z miejsca.

Wskazówki Montażowe

Montaż softstartu powinien odbywać się na standardowej szynie DIN lub płycie montażowej w pozycji pionowej, aby zapewnić optymalną konwekcję powietrza. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków. Softstart PSR37-600-11 można łatwo zintegrować z wyłącznikami silnikowymi ABB (MMS) za pomocą dedykowanych łączników mechanicznych, co tworzy zwartą i estetyczną strukturę w szafie sterowniczej. W przypadku potrzeby komunikacji z systemami nadrzędnymi, zaleca się użycie zewnętrznego adaptera FieldbusPlug, który umożliwia pracę w protokołach takich jak Profibus czy Modbus.

FAQ

• Czy softstart posiada zabezpieczenie przeciążeniowe silnika? Seria PSR skupia się na kompaktowości i podstawowej funkcjonalności rozruchu. Zaleca się stosowanie zewnętrznego wyłącznika silnikowego (np. serii MS) dla pełnej ochrony termicznej i magnetycznej.
• Jakie sygnały wyjściowe są dostępne? Urządzenie posiada wyjścia przekaźnikowe RUN (sygnalizujące pracę) oraz TOR (Top of Ramp - sygnalizujące zakończenie procesu rozruchu i przejście na bypass).
• Czy mogę sterować softstartem za pomocą sterownika PLC? Tak, napięcie sterownicze 24V AC/DC jest w pełni kompatybilne z wyjściami tranzystorowymi lub przekaźnikowymi większości sterowników PLC dostępnych na rynku.
