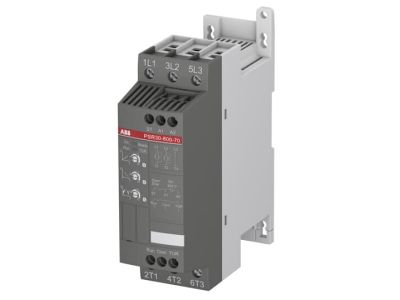

Softstart PSR30-600-70, napięcie zasilania 208-600V AC, 30A, 15kW, sterowanie 100-240V AC | 1SFA896109R7000 ABB

Opis i Kluczowe Cechy

Softstart ABB PSR30-600-70 o numerze katalogowym 1SFA896109R7000 to zaawansowane urządzenie energoelektroniczne zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 30 A, co przy standardowym napięciu 400 V AC przekłada się na obsługę silników o mocy do 15 kW. Szeroki zakres napięcia pracy od 208 V AC do 600 V AC sprawia, że jednostka jest niezwykle uniwersalna i może pracować w różnych standardach sieciowych.

Kluczową zaletą serii PSR jest jej kompaktowa budowa, będąca jedną z najmniejszych na rynku, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Urządzenie realizuje sterowanie w dwóch fazach, co jest rozwiązaniem efektywnym kosztowo przy zachowaniu pełnej funkcjonalności łagodnego startu. Zintegrowany układ obejścia (bypass) aktywuje się po zakończeniu fazy rozruchu, co drastycznie redukuje straty mocy, ogranicza wydzielanie ciepła i eliminuje konieczność stosowania zewnętrznych styczników obejściowych.

• Znamionowy prąd pracy: 30 A, idealny dla średniej wielkości napędów przemysłowych.
• Napięcie sterowania: Szeroki zakres od 100 V AC do 240 V AC (50/60 Hz) ułatwia integrację z różnymi systemami automatyki.
• Wbudowany Bypass: Redukcja zużycia energii i uproszczenie okablowania.
• Sygnalizacja stanu: Wyjścia przekaźnikowe RUN (praca) oraz TOR (Top of Ramp - zakończenie rozruchu) w konfiguracji NO (normalnie otwarte).
• Wydajność: Możliwość wykonania do 100 rozruchów na godzinę, co predysponuje urządzenie do pracy w cyklach intensywnych.

Zgodność z Normami

Softstart PSR30-600-70 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników prądu przemiennego z elementami półprzewodnikowymi. Posiada certyfikację CE oraz dopuszczenia rynkowe wymagane dla aparatury niskiego napięcia, zapewniając kompatybilność elektromagnetyczną (EMC) oraz odpowiednią izolację elektryczną.

Zastosowanie

Dzięki swojej charakterystyce, softstart PSR30-600-70 znajduje szerokie zastosowanie w aplikacjach, gdzie kluczowe jest wyeliminowanie uderzeń hydraulicznych oraz redukcja naprężeń mechanicznych układu napędowego. Typowe obszary wykorzystania to:

• Pompy wodne i ściekowe: Eliminacja zjawiska uderzenia wodnego podczas startu i zatrzymania.
• Wentylatory: Płynne przyspieszanie mas wirujących, co wydłuża żywotność pasów napędowych i łożysk.
• Sprężarki: Redukcja prądów rozruchowych, co pozwala na stabilizację parametrów sieci zasilającej.
• Przenośniki taśmowe: Ochrona transportowanego towaru przed gwałtownym szarpnięciem podczas startu linii.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm lub za pomocą śrub do płyty montażowej. Ze względu na kompaktowe wymiary, należy zachować minimalne odstępy wentylacyjne określone w dokumentacji technicznej, aby zapewnić swobodny przepływ powietrza. Konfiguracja parametrów odbywa się za pomocą trzech czytelnych potencjometrów umieszczonych na panelu frontowym:

• Start Ramp: Ustawienie czasu narastania napięcia (rozruchu).
• Stop Ramp: Ustawienie czasu opadania napięcia (łagodnego zatrzymania).
• Start Level: Ustawienie początkowego poziomu napięcia rozruchowego.

Dla pełnej ochrony silnika zaleca się stosowanie softstartu w połączeniu z ręcznym rozrusznikiem silnikowym ABB (MMS), który można połączyć mechanicznie za pomocą dedykowanych adapterów, tworząc zwartą i estetyczną strukturę montażową.

FAQ

• Czy PSR30-600-70 wymaga zewnętrznego stycznika bypass? Nie, urządzenie posiada wbudowane styki bypass, co upraszcza instalację i obniża koszty.
• Czy mogę sterować softstartem przez sieć komunikacyjną? Tak, seria PSR umożliwia komunikację Fieldbus (np. Profibus, Modbus) przy użyciu zewnętrznego adaptera i odpowiedniej wtyczki FieldbusPlug.
• Jaki jest zakres napięcia sterowniczego? Cewka sterująca akceptuje napięcie przemienne w szerokim zakresie od 100 V do 240 V AC.
• Ile rozruchów na godzinę może obsłużyć to urządzenie? Softstart jest przystosowany do pracy z częstotliwością do 100 rozruchów na godzinę, co jest wynikiem bardzo wysokim w tej klasie urządzeń.
