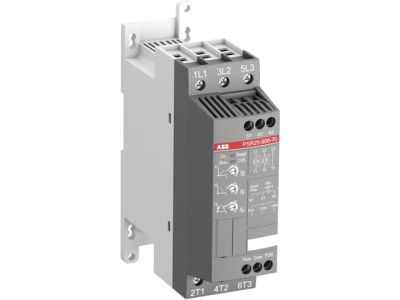

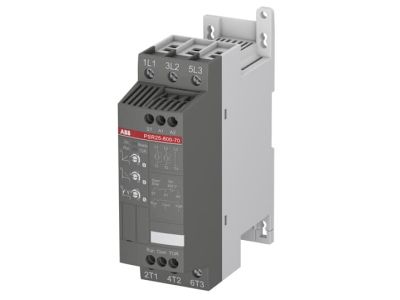

Softstart PSR25-600-70, napiecie zasilania 208-600V AC, 25A, 11kW, sterowanie 100-240V AC | 1SFA896108R7000 ABB

Opis i Kluczowe Cechy

Softstart ABB PSR25-600-70 to zaawansowane urządzenie energoelektroniczne z serii PSR, zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A, co przy standardowym napięciu 400 V AC przekłada się na moc silnika rzędu 11 kW. Szeroki zakres napięcia pracy od 208 V AC do 600 V AC sprawia, że jest to rozwiązanie uniwersalne dla różnych systemów zasilania. Kluczową zaletą jest zintegrowany układ obejściowy (bypass), który po zakończeniu fazy rozruchu mostkuje tyrystory, co znacząco redukuje straty mocy, ogranicza wydzielanie ciepła wewnątrz szafy sterowniczej i zwiększa ogólną sprawność układu napędowego.

• Sterowanie dwufazowe: Realizuje płynne narastanie i opadanie napięcia, minimalizując udary mechaniczne i elektryczne.
• Kompaktowa budowa: Seria PSR to najmniejsze gabarytowo softstarty w ofercie ABB, idealne do aplikacji z ograniczoną przestrzenią montażową.
• Intuicyjna konfiguracja: Trzy potencjometry umieszczone na panelu frontowym pozwalają na precyzyjne ustawienie czasu rampy startu, czasu rampy zatrzymania oraz początkowego poziomu napięcia.
• Sygnalizacja stanu: Wbudowane przekaźniki sygnałowe RUN (praca) oraz TOR (Top of Ramp - zakończenie rozruchu) w konfiguracji normalnie otwartej (NO) ułatwiają integrację z systemami nadrzędnymi.
• Wysoka częstotliwość pracy: Urządzenie jest przystosowane do obsługi do 100 rozruchów na godzinę, co jest kluczowe w procesach o dużej dynamice.

Zgodność z Normami

Softstart PSR25-600-70 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników prądu przemiennego z elementami półprzewodnikowymi. Posiada certyfikację CE oraz aprobaty wymagane na rynkach globalnych, co potwierdza wysoką jakość komponentów użytych przez firmę ABB.

Zastosowanie

Dzięki swojej charakterystyce, model PSR25-600-70 znajduje szerokie zastosowanie w sektorze przemysłowym i infrastrukturalnym. Jest szczególnie rekomendowany do aplikacji, gdzie wymagana jest redukcja prądu rozruchowego oraz ochrona elementów mechanicznych, takich jak paski, łożyska czy przekładnie. Typowe obszary eksploatacji obejmują:

• Pompy wodne i ściekowe: Eliminacja zjawiska uderzenia hydraulicznego podczas startu i zatrzymania.
• Wentylatory: Płynne przyspieszanie mas o dużej bezwładności, co wydłuża żywotność układów napędowych.
• Sprężarki: Zapewnienie stabilnego startu pod obciążeniem przy zachowaniu ochrony sieci zasilającej.
• Przenośniki taśmowe: Zapobieganie szarpnięciom taśmy, co chroni transportowany towar przed uszkodzeniem.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm lub za pomocą płyty montażowej. Należy zachować odpowiednie odstępy wentylacyjne nad i pod urządzeniem, aby zapewnić optymalną cyrkulację powietrza. Softstart PSR25-600-70 jest w pełni kompatybilny z ręcznymi rozrusznikami silnikowymi (MMS) serii MS132, a dedykowane zestawy połączeń mechanicznych ABB pozwalają na stworzenie zwartego i estetycznego zestawu rozruchowego bez konieczności stosowania dodatkowego okablowania siłowego między wyłącznikiem a softstartem. Napięcie sterownicze 100-240 V AC należy podłączyć do zacisków A1 i A2, dbając o poprawność momentu dokręcania zacisków śrubowych.

FAQ

• Czy PSR25-600-70 wymaga zewnętrznego stycznika bypass? Nie, urządzenie posiada wbudowane styki bypassu, co upraszcza instalację i zmniejsza koszty.
• Czy można sterować softstartem przez sieć komunikacyjną? Tak, istnieje możliwość włączenia komunikacji Fieldbus (np. Modbus RTU, Profibus) poprzez zastosowanie zewnętrznego adaptera i odpowiedniej wtyczki FieldbusPlug ABB.
• Jaki jest zakres napięcia sterowania? Urządzenie obsługuje szeroki zakres napięcia sterowniczego od 100 V AC do 240 V AC przy częstotliwości 50/60 Hz.
• Czy softstart chroni silnik przed przeciążeniem? Seria PSR skupia się na łagodnym rozruchu. Pełną ochronę silnikową (przeciążeniową i zwarciową) zapewnia połączenie softstartu z wyłącznikiem silnikowym MMS.
