Softstart PSR16-600-70, napięcie zasilania 208-600V AC, 16A, 7,5kW, sterowanie 100-240V AC | 1SFA896107R7000 ABB

Alternatywny kod produktu: 1SFA896107R7000

Opis i Kluczowe Cechy

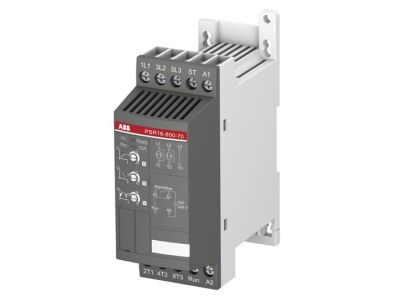

Softstart ABB PSR16-600-70 to zaawansowane urządzenie energoelektroniczne z serii PSR, zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania silników trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 16 A, co przy standardowym napięciu 400 V AC przekłada się na obsługę silników o mocy do 7,5 kW. Szeroki zakres napięcia pracy od 208 V AC do 600 V AC sprawia, że jednostka jest niezwykle uniwersalna i może pracować w różnych standardach sieciowych.

• Zintegrowany Bypass: Wbudowane styki obejściowe (bypass) aktywują się po zakończeniu fazy rozruchu, co znacząco redukuje straty energii, ogranicza wydzielanie ciepła wewnątrz obudowy i pozwala na zastosowanie mniejszych szaf sterowniczych bez konieczności montowania dodatkowych wentylatorów.
• Sterowanie dwufazowe: Algorytm sterowania w dwóch fazach zapewnia płynną rampę napięciową, eliminując uderzenia mechaniczne i redukując prądy rozruchowe, co wydłuża żywotność układu napędowego.
• Intuicyjna konfiguracja: Na panelu frontowym znajdują się trzy czytelne potencjometry, które pozwalają na precyzyjne ustawienie czasu rampy startu, czasu rampy zatrzymania oraz początkowego poziomu napięcia (Start Volt).
• Sygnalizacja stanu: Wyjście przekaźnikowe typu NO (normalnie otwarte) dostarcza sygnał RUN, informujący systemy nadrzędne o pracy urządzenia.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Softstart PSR16-600-70 spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników prądu przemiennego. Dzięki wysokiej jakości wykonania, produkt posiada certyfikację CE oraz inne dopuszczenia wymagane na rynkach światowych, co gwarantuje niezawodność w wymagających środowiskach przemysłowych.

Zastosowanie

Seria PSR jest dedykowana do aplikacji, gdzie kluczowe znaczenie ma oszczędność miejsca oraz podstawowa, ale solidna funkcjonalność. Softstart PSR16-600-70 idealnie sprawdza się w następujących obszarach:

• Pompy i systemy wodne: Redukcja uderzeń hydraulicznych podczas startu i zatrzymania, co chroni rurociągi przed uszkodzeniem.
• Wentylatory: Płynne przyspieszanie łopat wentylatora, redukujące naprężenia na paskach napędowych i łożyskach.
• Sprężarki: Zapewnienie stabilnego startu nawet przy częstych cyklach pracy (do 100 rozruchów na godzinę).
• Przenośniki taśmowe: Eliminacja szarpnięć, które mogłyby uszkodzić transportowany towar lub mechanizmy napędowe.

Wskazówki Montażowe

Montaż softstartu PSR16-600-70 powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm. Należy zwrócić uwagę na następujące aspekty:

• Napięcie sterowania: Należy doprowadzić napięcie sterownicze w zakresie 100-240 V AC do zacisków A1 i A2.
• Integracja z MMS: Softstart jest w pełni kompatybilny z ręcznymi rozrusznikami silnikowymi ABB (seria MS), a dedykowane zestawy połączeń mechanicznych pozwalają na stworzenie kompaktowego zestawu rozruchowego z pełnym zabezpieczeniem zwarciowym i przeciążeniowym.
• Komunikacja: W przypadku potrzeby integracji z systemami PLC przez protokoły Fieldbus (np. Profibus, Modbus), należy zastosować zewnętrzny adapter i odpowiednią wtyczkę komunikacyjną.
• Chłodzenie: Należy zachować odpowiednie odstępy wentylacyjne powyżej i poniżej urządzenia, aby zapewnić swobodny przepływ powietrza.

FAQ

1. Czy softstart PSR16-600-70 posiada wbudowane zabezpieczenie przeciążeniowe?
Nie, seria PSR to kompaktowe urządzenia skupiające się na rozruchu. Zabezpieczenie przeciążeniowe silnika należy zrealizować za pomocą zewnętrznego wyłącznika silnikowego (np. serii MS116 lub MS132) lub przekaźnika termicznego.

2. Ile rozruchów na godzinę może wykonać to urządzenie?
Softstarty serii PSR są zaprojektowane do pracy o wysokiej częstotliwości, pozwalając na wykonanie do 100 rozruchów na godzinę w optymalnych warunkach.

3. Czy można sterować softstartem za pomocą sieci Modbus?
Tak, jest to możliwe po doposażeniu urządzenia w zewnętrzny adapter komunikacyjny ABB FieldBusPlug.
