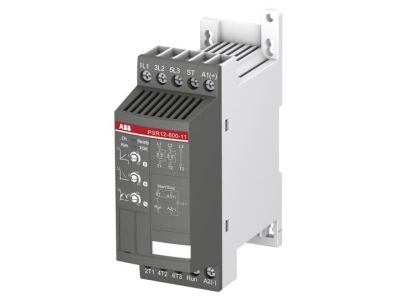

Softstart PSR12-600-11, napięcie zasilania 208-600V AC, 12A, 5,5kW, sterowanie 24V AC/DC | 1SFA896106R1100 ABB

Opis i Kluczowe Cechy

Softstart ABB PSR12-600-11 to zaawansowane urządzenie energoelektroniczne z serii PSR, zaprojektowane z myślą o optymalizacji rozruchu i zatrzymania trójfazowych silników asynchronicznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 12 A, co przy standardowym napięciu sieciowym pozwala na obsługę silników o mocy do 5,5 kW. Szeroki zakres napięcia pracy od 208 V AC do 600 V AC sprawia, że jednostka jest niezwykle uniwersalna i może pracować w różnych standardach zasilania przemysłowego.

• Sterowanie dwufazowe: Urządzenie realizuje łagodny rozruch i zatrzymanie poprzez precyzyjną kontrolę napięcia w dwóch fazach, co skutecznie redukuje udary mechaniczne oraz prądowe.
• Zintegrowany Bypass: Wbudowane obejście (bypass) aktywuje się po zakończeniu fazy rozruchu, co drastycznie zmniejsza straty energii wewnątrz urządzenia oraz ogranicza wydzielanie ciepła, eliminując potrzebę stosowania dodatkowych radiatorów zewnętrznych w mniejszych obudowach.
• Kompaktowa konstrukcja: Seria PSR to najmniejsze gabarytowo softstarty w ofercie ABB, co pozwala na znaczną oszczędność miejsca na szynie DIN w szafie sterowniczej.
• Intuicyjna konfiguracja: Nastawa parametrów takich jak czas rampy rozruchu, czas rampy zatrzymania oraz napięcie początkowe odbywa się za pomocą trzech czytelnych potencjometrów umieszczonych na panelu frontowym.
• Sygnalizacja stanu: Wyjście przekaźnikowe sygnału RUN (styk normalnie otwarty NO) pozwala na łatwą integrację z systemami nadrzędnymi PLC lub układami sygnalizacji optycznej.

Zgodność z Normami

Softstart PSR12-600-11 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-4-2 dotyczącą sterowników i rozruszników silników półprzewodnikowych. Posiada certyfikację CE oraz jest przystosowane do pracy w instalacjach wymagających wysokiej częstotliwości łączeń – do 100 rozruchów na godzinę, co świadczy o wysokiej wytrzymałości komponentów mocy.

Zastosowanie

Dzięki swojej charakterystyce, softstart PSR12-600-11 znajduje szerokie zastosowanie w aplikacjach, gdzie kluczowe jest wyeliminowanie uderzeń hydraulicznych lub gwałtownych szarpnięć mechanicznych. Idealnie sprawdza się w:

• Pompach odśrodkowych: Redukcja uderzeń hydraulicznych w rurociągach podczas startu i stopu.
• Wentylatorach: Zmniejszenie naprężeń pasów napędowych i łożysk.
• Sprężarkach: Zapewnienie stabilnego startu nawet przy ograniczonym prądzie rozruchowym.
• Przenośnikach taśmowych: Ochrona transportowanego towaru przed przewróceniem lub uszkodzeniem wynikającym z gwałtownego przyspieszenia.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm. Należy zwrócić szczególną uwagę na znamionowe napięcie sterowania, które w tym modelu wynosi 24 V AC/DC, co pozwala na bezpieczne zasilanie z obwodów niskonapięciowych. Softstart PSR12-600-11 jest w pełni kompatybilny z ręcznymi rozrusznikami silnikowymi (MMS) serii MS116 lub MS132 – ABB oferuje dedykowane łączniki mechaniczne, które pozwalają na stworzenie zwartej i estetycznej grupy rozruchowej bez zbędnego okablowania. W przypadku konieczności włączenia urządzenia w system automatyki budynkowej lub przemysłowej, istnieje możliwość doposażenia go w zewnętrzny adapter komunikacyjny Fieldbus (np. Profibus, Modbus RTU).

FAQ

1. Czy PSR12-600-11 wymaga zewnętrznego stycznika bypass?
Nie, urządzenie posiada wbudowane styki bypassu, co upraszcza schemat połączeń i zmniejsza wymiary rozdzielnicy.

2. Jakie jest napięcie sterownicze tego modelu?
Ten konkretny model (końcówka -11) wymaga napięcia sterującego 24 V AC/DC. Jest to idealne rozwiązanie dla nowoczesnych systemów sterowania.

3. Ile rozruchów na godzinę może wykonać ten softstart?
Seria PSR jest przystosowana do pracy intensywnej, pozwalając na wykonanie do 100 rozruchów w ciągu godziny, pod warunkiem zachowania odpowiednich warunków chłodzenia.

4. Czy mogę regulować czas zatrzymania silnika?
Tak, softstart posiada dedykowany potencjometr do ustawiania rampy zatrzymania (soft stop), co jest kluczowe np. przy pompach w celu uniknięcia uderzenia wodnego.
