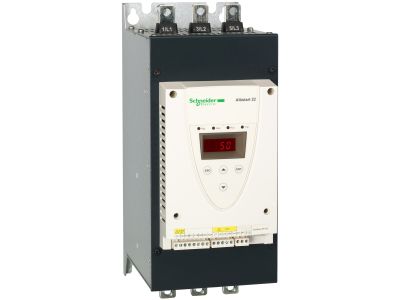

Softstart ATS22 3x240...440VAC 75kW 110V | ATS22C11S6U Schneider Electric

Opis i Kluczowe Cechy

Softstart Altistart 22 ATS22C11S6U firmy Schneider Electric to zaawansowany układ rozruchowy dla trójfazowych silników asynchronicznych o mocy do 75 kW. Przeznaczony do zasilania 3×240…440 V AC, z napięciem sterowania 110 V AC. Dzięki płaskiej obudowie i zintegrowanemu bypassowi urządzenie minimalizuje straty ciepła i hałas, a jednocześnie upraszcza montaż w maszynach. Kompatybilność z oprogramowaniem SoMove ułatwia konfigurację i szybką wymianę.

• Moc silnika 75 kW / napięcie 3×240…440 V AC: umożliwia płynny rozruch dużych silników przemysłowych, ograniczając prąd rozruchowy i wydłużając żywotność napędu.
• Napięcie sterowania 110 V AC: dopasowane do typowych obwodów sterowniczych, ułatwia integrację z istniejącą instalacją.
• Zintegrowany bypass: po zakończeniu rozruchu silnik pracuje bezpośrednio z sieci, co eliminuje straty mocy na tyrystorach i redukuje wydzielanie ciepła.
• Płaska konstrukcja obudowy: umożliwia zabudowę w ciasnych przestrzeniach maszyn i szaf sterowniczych.
• Gotowość do komunikacji z SoMove: szybkie kopiowanie konfiguracji i prostota serwisowania – minimalny przestój maszyny.

Zgodność z Normami

Urządzenie jest zgodne z europejskimi dyrektywami i standardami bezpieczeństwa, posiada oznaczenie CE. Dopuszczone do stosowania w instalacjach przemysłowych zgodnie z obowiązującymi przepisami.

Zastosowanie

Softstart Altistart 22 został zaprojektowany do sterowania rozruchem silników w prostych i złożonych maszynach, w których wymagane jest ograniczenie skoków prądu i naprężeń mechanicznych.

• Pompy odśrodkowe i tłokowe – łagodny rozruch eliminuje uderzenia hydrauliczne.
• Wentylatory – stopniowe przyspieszanie zmniejsza obciążenie pasów i łożysk.
• Sprężarki śrubowe – redukcja prądu rozruchowego i ochrona siłownika.
• Urządzenia do przenoszenia materiałów (taśmociągi, podajniki) – płynny start bez szarpnięć.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Softstart montować na płaskiej powierzchni w pozycji pionowej, zapewniając swobodny przepływ powietrza. Przekroje przewodów i momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Jakie jest napięcie sterowania softstartu ATS22C11S6U? Napięcie cewki/przyrządów sterowniczych wynosi 110 V AC.
• Czy softstart posiada wbudowany bypass? Tak, urządzenie ma zintegrowany bypass, który po zakończeniu rozruchu przełącza silnik bezpośrednio na sieć, zmniejszając straty ciepła.
• Czy mogę konfigurować parametry za pomocą oprogramowania? Tak, softstart jest kompatybilny z programem SoMove, co umożliwia łatwe przenoszenie ustawień między urządzeniami i szybką wymianę.
