Softstart ATS22 3x240...440VAC 18kW 110V | ATS22D32S6U Schneider Electric

Opis i Kluczowe Cechy

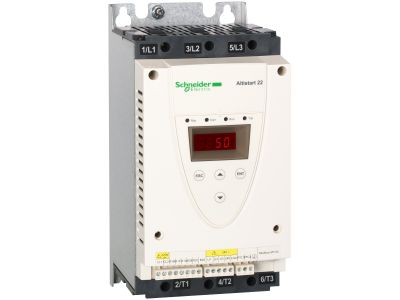

Softstart Altistart 22 ATS22D32S6U przeznaczony jest do rozruchu trójfazowych silników asynchronicznych o mocy do 18 kW przy napięciu zasilania 3x240…440 VAC i napięciu sterowania 110 V. Dzięki zintegrowanemu bypassowi redukuje straty ciepła i hałas podczas pracy, a płaska obudowa ułatwia montaż w kompaktowych szafach sterowniczych. Urządzenie zapewnia płynne narastanie momentu obrotowego, minimalizując naprężenia mechaniczne w maszynie.

• Napięcie zasilania 3x240…440 VAC: uniwersalność zastosowania w sieciach niskiego napięcia bez konieczności zmiany konfiguracji.
• Moc silnika do 18 kW: wystarczająca do sterowania średniej wielkości pomp, wentylatorów i sprężarek.
• Napięcie sterowania 110 V: kompatybilność z popularnymi obwodami sterowniczymi w instalacjach przemysłowych.
• Zintegrowany bypass: podczas pracy ciągłej prąd płynie przez styki bypassu, co eliminuje straty na elementach półprzewodnikowych i obniża temperaturę w szafie.
• Łatwa konfiguracja przez oprogramowanie SoMove: szybkie przenoszenie ustawień między urządzeniami oraz redukcja czasu uruchomienia maszyny.

Zgodność z Normami

Softstart ATS22D32S6U spełnia wymagania europejskich norm dotyczących urządzeń do łagodnego rozruchu silników oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z dobrą praktyką inżynierską i standardami bezpieczeństwa obowiązującymi w branży automatyki przemysłowej.

Zastosowanie

Altistart 22 ATS22D32S6U sprawdza się w prostych i złożonych maszynach, gdzie wymagany jest płynny rozruch silnika asynchronicznego. Dzięki zwartej obudowie i możliwości montażu wewnątrz maszyn znajduje zastosowanie w wielu gałęziach przemysłu.

• Pompy odśrodkowe i tłokowe – ochrona przed uderzeniem hydraulicznym podczas rozruchu.
• Wentylatory i sprężarki śrubowe – ograniczenie przeciążeń mechanicznych w układzie napędowym.
• Urządzenia do przenoszenia materiałów (taśmociągi, przenośniki) – płynne rozpędzanie bez szarpnięć.
• Automatyka budynkowa i maszyny pakujące – kompaktowy montaż w rozdzielnicach i szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie montuj na płaskiej powierzchni z zachowaniem minimalnych odległości wentylacyjnych zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego silnika oraz zabezpieczeń nadprądowych. Użyj narzędzi z izolacją, a moment dokręcania zacisków dobieraj według instrukcji.

FAQ

• Czy softstart ATS22D32S6U posiada zintegrowany bypass? Tak, w urządzeniu zastosowano zintegrowany bypass, który podczas pracy ciągłej przeprowadza prąd przez styki bocznikujące, redukując straty ciepła i poziom hałasu.
• Jakie jest napięcie sterowania tego modelu? Napięcie cewki/obwodu sterowania wynosi 110 V AC – typowe dla instalacji przemysłowych.
• Jaki jest stopień ochrony (IP) softstartu? Producent nie podaje w dokumentacji stopnia IP. Przy montażu w szafie sterowniczej należy zapewnić odpowiednią ochronę przed pyłem i wilgocią (zazwyczaj IP20 dla wnętrza rozdzielnicy).
