Softstart ATS22 3x240..440VAC 110kW 110V | ATS22C17S6U Schneider Electric

Opis i Kluczowe Cechy

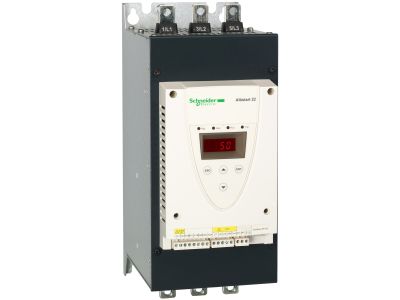

Softstart Altistart 22 (symbol ATS22C17S6U) przeznaczony jest do łagodnego rozruchu trójfazowych silników asynchronicznych o mocy do 110 kW przy napięciu zasilania 240–440 V AC. Zintegrowany bypass oraz płaska konstrukcja obudowy zwiększają uniwersalność urządzenia, a zgodność z oprogramowaniem SoMove ułatwia konfigurację i serwis. Softstart zapewnia płynne przyspieszanie maszyn, minimalizując naprężenia mechaniczne i wydłużając żywotność napędu.

• Moc silnika do 110 kW / napięcie 240-440 V AC: umożliwia sterowanie dużymi odbiornikami w sieciach trójfazowych bez przeciążania instalacji.
• Zintegrowany bypass: po rozruchu silnik jest zasilany bezpośrednio z sieci, co redukuje straty ciepła i hałas pracy urządzenia.
• Płaska, kompaktowa obudowa: pozwala na montaż w ograniczonych przestrzeniach wewnątrz maszyn i szaf sterowniczych.
• Płynny rozruch i zatrzymanie: eliminuje udary prądowe i momentowe, chroniąc silnik oraz napędzane mechanizmy (pompy, wentylatory).
• Kompatybilność z oprogramowaniem SoMove: umożliwia szybkie przenoszenie konfiguracji między urządzeniami, skracając czas wymiany i uruchomienia.

Zgodność z Normami

Softstart Altistart 22 spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Urządzenie zostało zaprojektowane zgodnie z dyrektywami niskonapięciową i kompatybilności elektromagnetycznej (EMC), co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych.

Zastosowanie

Altistart 22 ATS22C17S6U sprawdza się w prostych i złożonych maszynach, gdzie wymagana jest kontrola momentu rozruchowego i ograniczenie prądu rozruchowego. Dzięki zintegrowanemu bypassowi idealnie nadaje się do pracy ciągłej.

• Sterowanie rozruchem pomp odśrodkowych i tłokowych – eliminacja uderzeń hydraulicznych.
• Łagodny start wentylatorów – redukcja naprężeń w pasach i łożyskach.
• Rozruch sprężarek śrubowych – ograniczenie prądu pobieranego z sieci.
• Napędy przenośników materiałów – stopniowe przyspieszanie taśmy bez poślizgu.

Wskazówki Montażowe

Montaż oraz podłączenie softstartu może być przeprowadzone wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie montuj w pozycji pionowej, zapewniając swobodny przepływ powietrza wokół obudowy. Przekroje przewodów dobierz zgodnie z obowiązującymi normami oraz zaleceniami producenta zawartymi w dokumentacji technicznej. Do konfiguracji parametrów wykorzystaj oprogramowanie SoMove lub panel operatorski.

FAQ

• Czy softstart posiada zintegrowany bypass? Tak, model ATS22C17S6U wyposażony jest w bypass, który po zakończeniu rozruchu łączy silnik bezpośrednio z siecią, redukując straty ciepła i hałas.
• Jakie napięcie sterowania jest wymagane? Napięcie sterowania wynosi 110 V (AC). Szczegółowe dane znajdują się w karcie katalogowej produktu.
• Czy urządzenie jest kompatybilne z oprogramowaniem SoMove? Tak, Altistart 22 współpracuje z SoMove, umożliwiając łatwe kopiowanie ustawień pomiędzy egzemplarzami oraz szybką wymianę w razie awarii.
