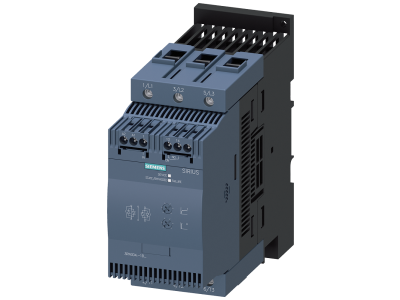

Softstart SIRIUS łagodny rozruch S3, 80A, 45kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW3046-1BB04 Siemens

Alternatywny kod produktu: 3RW30461BB04

Opis i Kluczowe Cechy

Softstart Siemens SIRIUS 3RW3046-1BB04 (wielkość S3) to zaawansowany rozrusznik łagodnego rozruchu do silników asynchronicznych trójfazowych. Zaprojektowany dla prądu znamionowego 80 A przy 40°C, mocy 45 kW przy napięciu 400 V, zakresu napięcia zasilania AC 200–480 V oraz napięcia sterowania AC/DC 24 V. Zintegrowany bypass pozwala na kompaktową konstrukcję i ogranicza nagrzewanie się w szafie sterowniczej. Urządzenie zapewnia płynny rozruch, redukcję prądów szczytowych i odciążenie sieci, co przekłada się na dłuższą żywotność napędu i niższe koszty eksploatacji.

• Prąd znamionowy 80 A (przy 40°C): umożliwia bezpieczną pracę z silnikami o znacznym poborze prądu, bez ryzyka przeciążenia termicznego.
• Zintegrowany bypass: minimalizuje straty ciepła w szafie, zwiększa efektywność energetyczną i upraszcza okablowanie.
• Płynny rozruch: eliminuje skoki prądu i momentu obrotowego, chroniąc mechanikę napędu oraz sieć przed wahaniami napięcia.
• Napięcie sterowania AC/DC 24 V: kompatybilne z nowoczesnymi systemami sterowania (PLC, styczniki) – łatwa integracja w automatyce.
• Kompaktowa obudowa S3: oszczędza miejsce w rozdzielnicy, a przyłącze śrubowe i sprężynowe (w zależności od wariantu) zapewnia elastyczność montażu.

Zgodność z Normami

Rozrusznik SIRIUS 3RW3046-1BB04 posiada dopuszczenia międzynarodowe (IEC oraz UL/CSA) oraz certyfikat CE. Produkt spełnia wymagania dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Softstart przeznaczony jest do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych w standardowych aplikacjach, gdzie wymagana jest płynność pracy, ochrona sieci i redukcja obciążeń mechanicznych.

• Pompy (w tym głębinowe, cyrkulacyjne, drenażowe) – unikanie uderzeń hydraulicznych.
• Wentylatory i klimatyzatory – wydłużenie żywotności łożysk i pasów.
• Przenośniki taśmowe, podajniki – ochrona przed szarpnięciami i przeciążeniami.
• Sprężarki, miksery, rozdrabniacze – ograniczenie prądów rozruchowych i wahań napięcia.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu zasilania. Urządzenie montuje się na szynie TH35 (DIN) w szafie sterowniczej. Przekrój przewodów należy dobrać do prądu znamionowego 80 A i warunków zabudowy. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zaleca się zachowanie odpowiednich odstępów wentylacyjnych; wbudowany bypass zmniejsza ilość wydzielanego ciepła.

FAQ

• Jakie jest napięcie sterowania softstartu? Napięcie sterowania wynosi AC/DC 24 V, co pozwala na bezpośrednie podłączenie do sterowników PLC lub przekaźników.
• Czy softstart ma wbudowany bypass? Tak, model 3RW3046-1BB04 posiada zintegrowany bypass, który włącza się po rozruchu, redukując straty mocy i nagrzewanie w szafie.
• Jaki prąd znamionowy i moc obsługuje to urządzenie? Prąd znamionowy wynosi 80 A (przy temperaturze 40°C), a moc dla napięcia 400 V to 45 kW. Wartości te dotyczą standardowych silników asynchronicznych.
