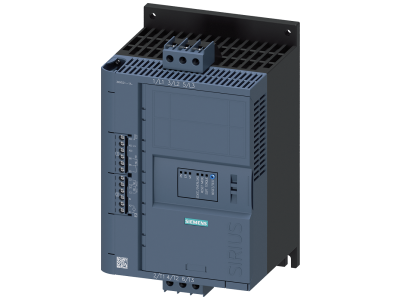

Soft starter SIRIUS 200-480 V, 5,5 kW 400V | 3RW5213-1AC14 Siemens

Alternatywny kod produktu: 3RW52131AC14

Opis i Kluczowe Cechy

Softstarter SIRIUS firmy Siemens, oznaczony symbolem 3RW5213-1AC14, to urządzenie przeznaczone do łagodnego rozruchu i zatrzymania trójfazowych silników asynchronicznych. Zaprojektowany dla mocy silnika 5,5 kW przy napięciu 400 V, pracuje w szerokim zakresie napięcia zasilania 200–480 V. Dzięki zastosowaniu techniki sterowania fazowego ogranicza skoki prądu rozruchowego, chroniąc instalację i odbiorniki przed nadmiernymi obciążeniami mechanicznymi i termicznymi.

• Moc silnika 5,5 kW przy 400 V: odpowiedni dla kompaktowych napędów w pompach, wentylatorach, sprężarkach i taśmociągach – umożliwia płynny start bez udarów momentu obrotowego.
• Szeroki zakres napięcia 200–480 V: uniwersalność zastosowania w różnych sieciach niskiego napięcia; jedno urządzenie sprawdzi się w instalacjach 230 V, 400 V oraz 480 V.
• Ograniczenie prądu rozruchowego: redukuje obciążenie sieci i zabezpieczeń nadprądowych, co przekłada się na niższe koszty eksploatacji i mniejsze ryzyko zadziałania zabezpieczeń.
• Kompaktowa konstrukcja: przystosowany do montażu na szynie DIN lub płycie montażowej – oszczędność miejsca w szafie sterowniczej.
• Tryb pracy ciągłej: softstarter może pracować bez przerwy, zapewniając stabilne napięcie na silniku po zakończeniu rozruchu (bypass wewnętrzny).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymogami europejskich norm bezpieczeństwa i posiada certyfikat CE. Spełnia standardy DIN dla aparatury sterowniczej w instalacjach niskiego napięcia. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Softstarter SIRIUS 3RW5213-1AC14 znajduje zastosowanie w systemach automatyki przemysłowej i budynkowej, gdzie wymagane jest płynne rozruchu silników bez udarów mechanicznych i elektrycznych.

• Sterowanie rozruchem pomp (wodociągowych, kanalizacyjnych, w systemach HVAC) – eliminacja uderzeń hydraulicznych.
• Płynny start wentylatorów i sprężarek – ograniczenie przeciążeń mechanicznych łożysk i pasków klinowych.
• Rozruch taśmociągów i przenośników – stopniowe narastanie momentu obrotowego zapobiega przesuwaniu się ładunku.
• Automatyka budynkowa i układy PLC – łatwa integracja z przekaźnikami, czujnikami oraz systemami nadzoru.

Wskazówki Montażowe

Montaż i podłączenie softstartera mogą być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub na płycie montażowej zgodnie z wytycznymi dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego silnika i zabezpieczeń nadprądowych. Momenty dokręcania zacisków muszą być zgodne z danymi w karcie katalogowej, aby zapewnić niską rezystancję przejścia i uniknąć przegrzewania.

FAQ

• Czy softstarter umożliwia regulację czasu rozruchu i zatrzymania? Tak, urządzenie pozwala na ustawienie parametrów rozruchu (rampy napięcia) oraz czasu wybiegu za pomocą potencjometrów lub przełączników DIP (zgodnie z dokumentacją). Nie posiada wbudowanego wyświetlacza, ale parametry są łatwo konfigurowalne.
• Jaki jest stopień ochrony obudowy softstartera? W zależności od wersji montażowej (na szynę DIN, na płytę) stopień ochrony może wynosić IP20. Dokładną wartość należy sprawdzić w karcie katalogowej produktu. Podczas montażu w szafie sterowniczej całość zapewnia wyższy stopień ochrony.
• Czy softstarter posiada wbudowany bypass (omijanie tyrystorów po starcie)? Tak, w standardowej pracy po zakończeniu rozruchu wewnętrzny stycznik bypassu załącza silnik bezpośrednio do sieci, co eliminuje straty ciepła na tyrystorach w trybie pracy ciągłej.
