Soft start do lamp halogenowych 230V 8A 1 moduł | MST-01 F&F

Opis i Kluczowe Cechy

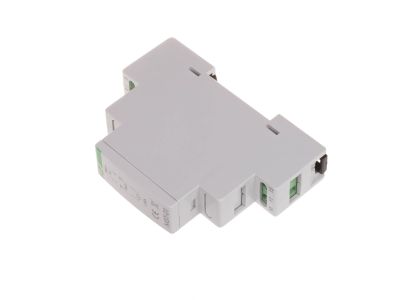

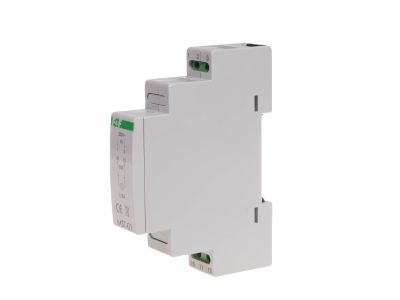

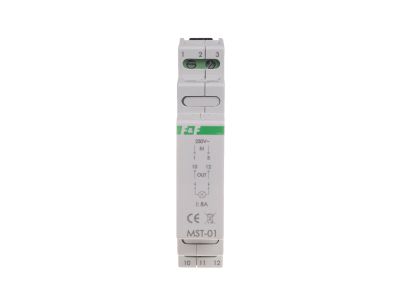

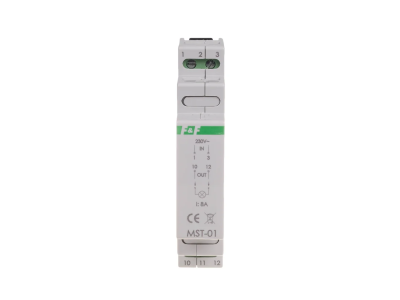

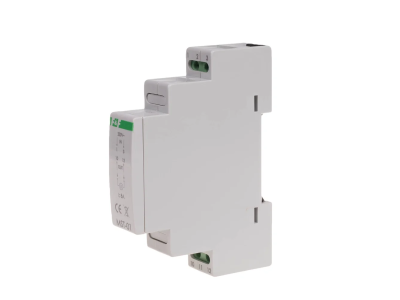

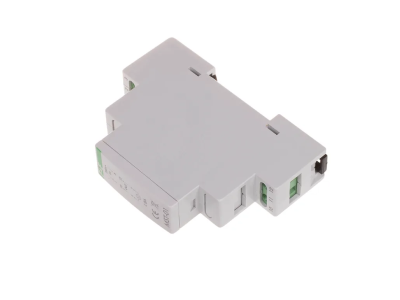

Soft start MST-01 to urządzenie przeznaczone do redukcji prądu rozruchowego lamp halogenowych 230 V AC. Dzięki zastosowaniu przekaźnikowego elementu wykonawczego z konfiguracją styku 1 × NO (normalnie otwarty) oraz maksymalnemu prądowi obciążenia AC-1 wynoszącemu 8 A, MST-01 płynnie załącza zasilanie, ograniczając skok prądu i chroniąc źródła światła przed nadmiernym obciążeniem termicznym. Urządzenie zajmuje 1 moduł (18 mm) na szynie 35 mm, co ułatwia zabudowę w małych rozdzielnicach.

• Maksymalny prąd obciążenia AC-1 8 A: bezpieczna praca z lampami halogenowymi o sumarycznym obciążeniu do 8 A, bez ryzyka przeciążenia styków.
• Styk 1 × NO (normalnie otwarty) z czasem przełączania 1 s: płynne opóźnienie załączenia pozwala na stopniowy rozruch lamp, co minimalizuje przepięcia i mechaniczne obciążenie żarników.
• Pobór mocy własnej tylko 0,1 W: znikome straty w trybie czuwania – ekonomiczna eksploatacja bez wpływu na bilans energetyczny obwodu.
• Zaciski śrubowe o przekroju do 2,5 mm² i momencie dokręcania 0,4 Nm: pewne i łatwe przyłączanie przewodów, zgodne ze standardami instalacyjnymi.
• Szeroki zakres temperatury pracy –25 ÷ 50 °C oraz stopień ochrony IP20: niezawodna praca w typowych warunkach rozdzielnicowych, również w nieogrzewanych pomieszczeniach.

Zgodność z Normami

Soft start MST-01 jest produkowany zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikację CE. Przeznaczony do montażu w instalacjach niskiego napięcia, spełnia wymagania dotyczące aparatury modułowej stosowanej w rozdzielnicach na szynę TH35.

Zastosowanie

Soft start MST-01 został zaprojektowany przede wszystkim do ochrony lamp halogenowych przed prądami rozruchowymi, ale jego funkcjonalność sprawdza się także w innych obwodach wymagających opóźnionego załączania. Zastosowania obejmują:

• Redukcja prądu rozruchowego i przedłużenie żywotności lamp halogenowych w instalacjach oświetleniowych (np. w salonach, witrynach sklepowych, ekspozycjach).
• Opóźnione załączanie obciążeń rezystancyjnych (grzałek, nagrzewnic) w celu ograniczenia skoków napięcia w sieci.
• Sterowanie obwodami oświetleniowymi w automatyce budynkowej, gdzie wymagane jest miękkie załączanie bez gwałtownych przeciążeń.
• Zabezpieczenie w obwodach impulsowych styczników lub przekaźników wrażliwych na szybkie narastanie prądu.

Wskazówki Montażowe

Montaż urządzenia może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Soft start MST-01 instaluje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącze przewodów należy wykonać za pomocą zacisków śrubowych zgodnie z dokumentacją – moment dokręcania 0,4 Nm, a przekrój przewodów dobrać do prądu obciążenia (max. 2,5 mm²). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń oraz brak zwarcia na wyjściu.

FAQ

• Jak działa soft start MST-01 i dlaczego czas przełączania wynosi 1 s? MST-01 opóźnia załączenie styku o 1 sekundę względem momentu podania napięcia. To opóźnienie pozwala na płynny rozruch lamp halogenowych, redukując prąd udarowy i chroniąc żarniki przed uszkodzeniem.
• Jaki jest stopień ochrony MST-01 i czy można go montować w miejscach narażonych na wilgoć? Stopień ochrony IP20 oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm, ale nie przed wodą. Urządzenie przeznaczone jest do montażu w suchych rozdzielnicach wewnątrz budynków.
• Czy MST-01 może być stosowany do innych typów lamp – np. LED lub żarówek standardowych? MST-01 jest dedykowany do lamp halogenowych 230 V AC. Dla innych źródeł światła (LED, żarówki standardowe) zalecamy sprawdzenie parametrów prądu rozruchowego i konsultację z producentem – w obwodach o charakterze pojemnościowym może nie spełniać swojej funkcji.
