Soczewka do wskaźników świetlnych Fi 22 czerwona BA9s Harmony XB4 | ZBV014 Schneider Electric

Opis i Kluczowe Cechy

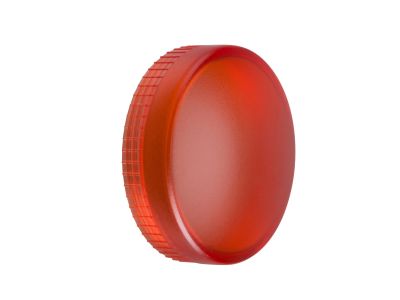

Soczewka do wskaźników świetlnych Schneider Electric Harmony XB4 (symbol ZBV014) to czerwona, okrągła soczewka o średnicy 22 mm, dedykowana do lamp kontrolnych z trzonkiem BA9s w seriach XB4 i XB5. Dzięki wyrazistemu kolorowi zapewnia szybkie i jednoznaczne odczytywanie stanu maszyny nawet z dużej odległości. Prosta wymiana soczewki ułatwia modyfikację paneli sterowniczych i serwisowanie. Zakres temperatur pracy od -40°C do 70°C pozwala na stosowanie w różnorodnych warunkach przemysłowych.

• Średnica 22 mm: uniwersalny wymiar kompatybilny z typowymi otworami montażowymi, umożliwia łatwą integrację z istniejącymi panelami sterowania.
• Trzonek BA9s: standardowe mocowanie lampy kontrolnej, upraszcza wymianę i zapewnia niezawodne połączenie elektryczne.
• Wyraźny czerwony kolor: wysoka widoczność i jednoznaczna sygnalizacja alarmu lub stanu awaryjnego, skracająca czas reakcji operatora.
• Szeroki zakres temperatur od -40°C do 70°C: gwarantuje niezawodne działanie w ekstremalnych warunkach termicznych, od mroźnych magazynów po gorące hale produkcyjne.
• Modułowa konstrukcja Harmony XB4: łatwy demontaż i wymiana soczewki bez konieczności przekaźnika, co skraca czas przestoju maszyny.

Zgodność z Normami

Soczewka ZBV014 przeznaczona jest do współpracy z lampami kontrolnymi Harmony XB4 i XB5, które spełniają wymagania europejskich norm bezpieczeństwa i posiadają certyfikację CE. Produkt został zaprojektowany zgodnie z branżowymi standardami jakości Schneider Electric.

Zastosowanie

Czerwona soczewka ZBV014 znajduje zastosowanie wszędzie tam, gdzie konieczna jest wizualna sygnalizacja stanu pracy urządzeń. Sprawdza się w systemach automatyki przemysłowej i budynkowej.

• Sygnalizacja alarmów i stanów awaryjnych w maszynach produkcyjnych.
• Wskazanie załączenia/wyłączenia urządzeń w szafach sterowniczych i panelach operatorskich.
• Informacja o błędzie lub przekroczeniu parametrów w instalacjach HVAC, przepompowniach i liniach technologicznych.
• Uzupełnienie systemów wizualizacji w rozdzielnicach niskiego napięcia i pulpitach operatorskich.

Wskazówki Montażowe

Montaż soczewki ZBV014 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Soczewkę nasadza się na oprawkę lampy kontrolnej z bazą BA9s. Należy upewnić się, że soczewka jest prawidłowo osadzona i zablokowana, aby uniknąć przypadkowego wypadnięcia. Przed montażem sprawdzić kompatybilność z konkretnym modelem lampy – seria XB4 lub XB5. W przypadku montażu na szynie DIN lub w płycie czołowej, należy stosować się do instrukcji producenta dotyczącej wymaganego momentu dokręcania – dane dostępne w karcie katalogowej lampy. Przekrój przewodów i dobór zabezpieczeń – zgodnie z projektem instalacji i obowiązującymi normami.

FAQ

• Czy soczewka świeci samodzielnie? Nie, soczewka ZBV014 jest elementem pasywnym – wymagana jest lampa kontrolna z trzonkiem BA9s, która generuje światło. Soczewka nadaje mu kolor i rozprasza.
• Z jakimi lampami jest kompatybilna? Soczewka przeznaczona jest do lamp serii Harmony XB4 i XB5 z podstawą BA9s. Przed zakupem zalecamy potwierdzenie zgodności z konkretnym modelem lampy.
• Jaki zakres temperatur wytrzymuje? Zakres temperatur pracy wynosi od -40°C do 70°C, co czyni ją odpowiednią do zastosowań w trudnych warunkach środowiskowych.
