Smart Home dla deweloperów | mH-DEVELOPER F&F

Opis i Kluczowe Cechy

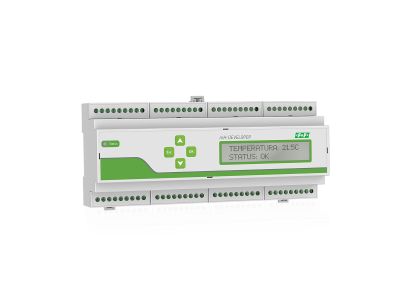

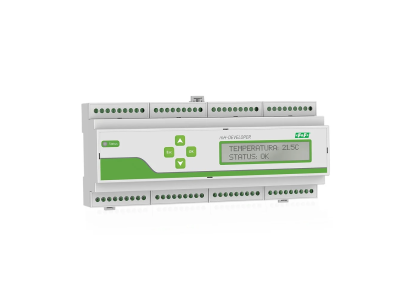

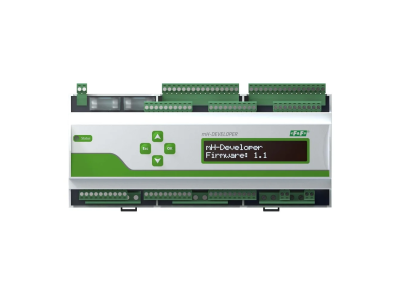

Moduł sterujący Smart Home mH-DEVELOPER (symbol mH-DEVELOPER) to autonomiczna jednostka systemu F&Home przeznaczona do kompleksowego sterowania ogrzewaniem, oświetleniem, gniazdami, zaworami i innymi mediami w instalacjach mieszkaniowych. Zasilany napięciem stałym 20÷26V DC, obsługuje do 12 wejść i wyjść włącz/wyłącz 16A, 8 wyjść zaworowych 0,5A oraz współpracuje z interfejsami CAN, Modbus RTU i LAN (10/100 Mbps). Montowany na szynie TH-35 w rozdzielni, eliminuje potrzebę stosowania dodatkowych urządzeń pod przyciskami.

• 12 wejść/wyjść 16A (AC-1): Sterowanie oświetleniem, gniazdami i obwodami grzewczymi o łącznym prądzie do 16A na obwód.
• 8 wyjść zaworowych 0,5A: Możliwość sterowania zaworami wody, gazu i innych mediów – bezpieczne i precyzyjne regulowanie przepływów.
• Wbudowane interfejsy CAN, Modbus RTU, LAN 10/100 Mbps: Kompatybilność z systemami sterowania, licznikami energii i aplikacjami zewnętrznymi – elastyczna integracja w instalacjach inteligentnych.
• Zasilanie 20÷26V DC: Niskonapięciowe zasilanie gwarantujące bezpieczeństwo instalacji i użytkowników.
• Montaż na szynie TH-35: Kompaktowa konstrukcja 12 modułów (212 mm) ułatwia montaż w standardowych rozdzielniach elektrycznych.

Zgodność z Normami

Moduł spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z normami bezpieczeństwa dla urządzeń elektronicznych stosowanych w budynkach mieszkalnych (EN 60730-1, EN 61010-1).

Zastosowanie

mH-DEVELOPER to rozwiązanie dla deweloperów, instalatorów i użytkowników systemów Smart Home, którzy oczekują niezawodnego, zintegrowanego sterowania instalacjami domowymi.

• Sterowanie ogrzewaniem w strefach (do 8 niezależnych obwodów) z możliwością podłączenia czujnika temperatury zewnętrznej.
• Zarządzanie oświetleniem i gniazdami elektrycznymi (12 obwodów) – automatyzacja i oszczędność energii.
• Precyzyjne sterowanie zaworami mediów (woda, gaz, itp.) w instalacjach domowych.
• Monitoring zużycia energii (możliwość podłączenia licznika) z odczytem całkowitego i chwilowego poboru mocy.
• Integracja z systemami rozszerzeń F&Home – sterowanie roletami, oświetleniem RGB, podlewaniem ogrodu i bramami.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Moduł należy zamontować na szynie TH-35 w rozdzielni, podłączając zasilanie 20÷26V DC, interfejsy komunikacyjne oraz obwody wyjściowe zgodnie z dokumentacją techniczną. Zaciski śrubowe 2,5 mm² wymagają momentu dokręcającego 0,4 Nm. Przed uruchomieniem systemu należy przeprowadzić testy połączeń i zasilania. Całość instalacji musi być zgodna z normami bezpieczeństwa dla instalacji niskonapięciowych.

FAQ

• Czy moduł wymaga dodatkowego zasilania sieciowego? Nie – moduł zasilany jest napięciem stałym 20÷26V DC, co eliminuje potrzebę podłączania do sieci 230V.
• Czy system obsługuje sterowanie oświetleniem RGB? Tak, poprzez zastosowanie odpowiednich modułów rozszerzeń z systemu F&Home – moduł mH-DEVELOPER stanowi podstawę do rozbudowy systemu.
• Jaki jest zakres temperatur pracy modułu? Urządzenie pracuje w zakresie -25÷50°C, co umożliwia stosowanie w różnych warunkach klimatycznych.
