Słup oświetleniowy CN8/3/60/F160 | CN8/3/60/F160/01 Elmonter

Opis i Kluczowe Cechy

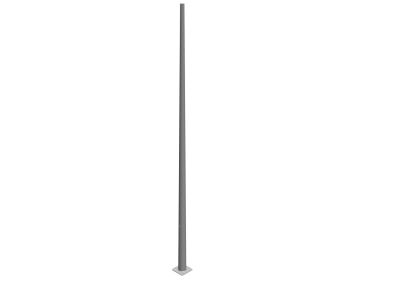

Słup oświetleniowy CN8/3/60/F160 to zaawansowane rozwiązanie konstrukcyjne od renomowanego producenta Elmonter, zaprojektowane z myślą o profesjonalnych systemach oświetlenia zewnętrznego. Konstrukcja o wysokości 8 metrów została wykonana z wysokogatunkowej stali, co gwarantuje wyjątkową sztywność oraz odporność na obciążenia dynamiczne wywołane parciem wiatru. Średnica zakończenia słupa wynosząca 60 mm pozwala na bezpośredni montaż szerokiej gamy opraw oświetleniowych LED oraz tradycyjnych opraw sodowych bez konieczności stosowania dodatkowych adapterów. Parametr F160 odnosi się do rozstawu śrub fundamentowych, co zapewnia pełną kompatybilność z prefabrykowanymi fundamentami betonowymi, znacząco przyspieszając proces inwestycyjny.

• Wysokość całkowita: 8 metrów, idealna do oświetlania dróg, parkingów oraz placów manewrowych.
• Średnica wierzchołka: 60 mm, dostosowana do standardowych uchwytów opraw ulicznych.
• Zabezpieczenie antykorozyjne: Powierzchnia poddana procesowi cynkowania ogniowego, co zapewnia wieloletnią eksploatację w trudnych warunkach atmosferycznych bez konieczności konserwacji.
• Wnęka bezpiecznikowa: Wyposażona w drzwiczki rewizyjne ułatwiające dostęp do złącza słupowego i aparatury zabezpieczającej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi konstrukcji wsporczych oświetlenia. Słup spełnia wymagania normy PN-EN 40, co potwierdza jego bezpieczeństwo użytkowania oraz odporność na obciążenia wiatrem w określonych strefach klimatycznych. Proces cynkowania ogniowego jest realizowany zgodnie z normą PN-EN ISO 1461, co stanowi gwarancję najwyższej jakości powłoki ochronnej i odporności na korozję w klasie C3, C4 lub C5 w zależności od środowiska.

Zastosowanie

Słup CN8/3/60/F160 znajduje szerokie zastosowanie w infrastrukturze publicznej oraz przemysłowej. Jest to optymalny wybór dla:

• Oświetlenia dróg gminnych, powiatowych oraz autostrad.
• Zabezpieczenia świetlnego dużych centrów logistycznych i terminali przeładunkowych.
• Infrastruktury parkingowej przy obiektach handlowych i biurowych.
• Terenów rekreacyjnych, parków oraz ciągów pieszo-rowerowych wymagających wysokiego zawieszenia źródła światła.

Wskazówki Montażowe

Montaż słupa powinien być przeprowadzony przez wykwalifikowany zespół elektroinstalacyjny. Konstrukcję należy osadzić na dedykowanym fundamencie betonowym o rozstawie śrub 160 mm (F160). Przed dokręceniem nakrętek należy upewnić się, że słup jest idealnie spionizowany przy użyciu profesjonalnych narzędzi pomiarowych. Moment dokręcania śrub fundamentowych musi być zgodny z dokumentacją techniczną producenta, aby uniknąć naprężeń materiałowych. Podłączenie elektryczne powinno być wykonane wewnątrz wnęki słupowej przy użyciu złącza izolowanego o odpowiednim stopniu ochrony IP, zapewniając bezpieczne wyprowadzenie przewodów do oprawy oświetleniowej.

FAQ

1. Czy słup jest dostarczany z fundamentem?
Nie, fundament betonowy jest sprzedawany oddzielnie. Należy dobrać fundament pasujący do rozstawu śrub F160 oraz uwzględnić kategorię gruntu w miejscu montażu.

2. Czy istnieje możliwość pomalowania słupa na dowolny kolor z palety RAL?
Tak, słupy Elmonter mogą być dodatkowo malowane proszkowo (system duplex), co zwiększa ich walory estetyczne oraz stanowi dodatkową barierę antykorozyjną.

3. Jaka jest maksymalna waga oprawy, którą można zamontować na tym słupie?
Dopuszczalna waga oprawy oraz jej powierzchnia boczna (SCx) są określone w tabeli wytrzymałościowej dla danej strefy wiatrowej. Prosimy o kontakt z działem technicznym w celu weryfikacji konkretnego modelu oprawy.
