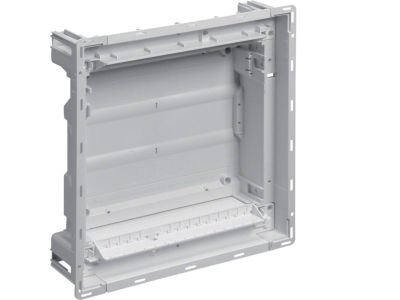

Skrzynka wnękowa p/t 1R/12M II kl IP30 dostawy etapowe, Volta | VU12NK Hager

Opis i Kluczowe Cechy

Skrzynka wnękowa podtynkowa Volta VU12NK to obudowa do montażu aparatury modułowej w instalacjach elektrycznych. Model o jednym rzędzie i szerokości 12 modułów (12M) umożliwia zabudowę do 12 aparatów modułowych o szerokości 17,5 mm każdy. Stopień ochrony IP30 oraz II klasa ochronności (podwójna izolacja) zapewniają bezpieczną pracę w suchych pomieszczeniach wewnętrznych. Skrzynka wyposażona jest w szynę TH35 zgodną z normą DIN, co ułatwia szybki i pewny montaż typowych aparatów modułowych.

• Szerokość 12 modułów (12M): pozwala na instalację do 12 funkcji (np. wyłączników, styczników, przycisków) w jednym rzędzie, zapewniając elastyczną konfigurację obwodów.
• Stopień ochrony IP30: chroni wnętrze przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm – wystarczający do zastosowań w suchych pomieszczeniach rozdzielnic.
• II klasa ochronności: podwójna izolacja eliminuje konieczność dodatkowego uziemiania obudowy, zwiększając bezpieczeństwo eksploatacji.
• Montaż podtynkowy (p/t): obudowa przeznaczona do wmurowania w ścianę, co pozwala na estetyczne i oszczędne wykorzystanie przestrzeni.
• Szyna TH35: ułatwia szybki i powtarzalny montaż aparatów modułowych zgodny z wymogami DIN.

Zgodność z Normami

Skrzynka wnękowa Volta VU12NK spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt jest zgodny z ogólnymi standardami dla osprzętu podtynkowego w instalacjach elektrycznych.

Zastosowanie

Skrzynka VU12NK jest uniwersalną obudową do montażu aparatury modułowej w budynkach mieszkalnych, biurowych i przemysłowych. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach.

• Rozdział energii elektrycznej w obwodach odbiorczych – montaż wyłączników nadprądowych, różnicowoprądowych, rozłączników.
• Sterowanie oświetleniem i odbiornikami – instalacja styczników, przekaźników, przycisków, przełączników.
• Sygnalizacja i automatyka budynkowa – zastosowanie dla modułów sterujących, liczników impulsów, sterowników PLC.
• Pomiary i monitoring – umieszczenie liczników energii, wskaźników, modułów pomiarowych.

Wskazówki Montażowe

Montaż skrzynki oraz wszelkie prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Obudowę należy zamontować w ścianie zgodnie z instrukcją producenta, zapewniając odpowiednią głębokość i wypoziomowanie. Do mocowania aparatów modułowych stosuj szynę TH35 (DIN). Przekroje przewodów oraz momenty dokręcania zacisków dobieraj zgodnie z dokumentacją techniczną producentów aparatury oraz obowiązującymi normami.

FAQ

• Czy skrzynka VU12NK jest przystosowana do montażu aparatów z podświetleniem LED? Tak, skrzynka ma standardowe wymiary modułowe – aparaty modułowe o szerokości 17,5 mm, w tym z podświetleniem, montuje się bez ograniczeń na szynie TH35.
• Jaki stopień ochrony ma ta skrzynka? IP30 – chroni przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm. Nie jest odporna na wodę, dlatego należy ją instalować w suchych pomieszczeniach wewnętrznych.
• Czy skrzynka posiada fabrycznie zamontowane listwy N i PE? W standardowym wyposażeniu znajduje się szyna TH35. Listwy zaciskowe N i PE (np. typu PN-EN 60947-7-1) należy dobrać osobno, w zależności od potrzebnej liczby przyłączy i przekroju przewodów.
