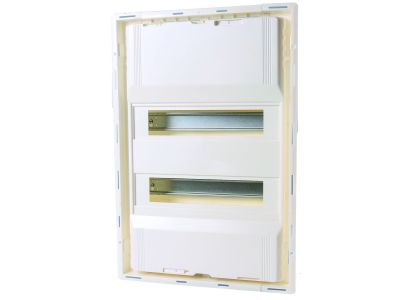

Skrzynka rozdzielcza podtynk. IP30 PUV 28-2N wys:525mm 24-28 mod. 055207 | 05104740 PROTEC.class

Alternatywny kod produktu: 055207

Opis i Kluczowe Cechy

Skrzynka rozdzielcza podtynkowa PUV 28-2N (symbol 05104740) o wysokości 525 mm mieści od 24 do 28 modułów aparatury modułowej, zapewniając bezpieczne zasilanie obwodów aż do 63 A przy napięciu 400 V. Dzięki stopniowi ochrony IP30, klasie ochronności II oraz odporności ogniowej 650°C (próba rozżarzonym drutem wg EN60695-2-10) nadaje się do montażu w ścianach o grubości 10–45 mm, gwarantując trwałość i bezpieczeństwo w instalacjach mieszkaniowych i przemysłowych.

• Prąd znamionowy do 63 A: Umożliwia zasilanie obwodów o znacznym obciążeniu bez ryzyka przeciążenia i przegrzania.
• Stopień ochrony IP30: Chroni wnętrze przed ciałami stałymi o średnicy powyżej 2,5 mm, odpowiedni do montażu podtynkowego w suchych pomieszczeniach.
• Odporność ogniowa 650°C (próba rozżarzonym drutem): Obudowa z trudnopalnego, samogasnącego polistyrenu PS HI FR zwiększa bezpieczeństwo pożarowe instalacji.
• Duży przedział kablowy i wyłamywany kołnierz 200×50 mm (góra/dół): Ułatwia prowadzenie i wyprowadzenie kabli, nawet przy dużej liczbie przewodów.
• Możliwość łączenia w szereg oraz plombowanie: Pozwala na elastyczną rozbudowę rozdzielnicy i zabezpieczenie przed nieautoryzowanym dostępem.

Zgodność z Normami

Produkt wykonany zgodnie z normami DIN VDE 0603?1, DIN EN 61439-1 (VDE 0660-600-1), DIN EN 61439-3 (VDE 0660-600-3) oraz DIN 43871. Posiada certyfikat CE i spełnia wymagania europejskich dyrektyw dotyczących niskiego napięcia.

Zastosowanie

Skrzynka PUV 28-2N przeznaczona jest do montażu podtynkowego w budynkach mieszkalnych, biurowych i lekkim przemyśle. Idealnie sprawdza się jako główna rozdzielnica lub podrozdzielnica dla obwodów zasilających oświetlenie, gniazda wtykowe, ogrzewanie czy układy automatyki budynkowej.

• Zasilanie obwodów odbiorczych w domach jednorodzinnych i lokalach usługowych.
• Rozdzielanie obwodów sterowania dla styczników, przekaźników i sterowników PLC.
• Sygnalizacja i zasilanie układów automatyki budynkowej (np. oświetlenie awaryjne, systemy alarmowe).
• Tworzenie rozdzielnic podtynkowych w renowacjach starych instalacji, gdzie wymagana jest estetyka i mała głębokość zabudowy.

Wskazówki Montażowe

Montaż skrzynki powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia w instalacji. Skrzynkę należy osadzić we wnęce o wymiarach: szer. 359 mm, wys. 518 mm, z zachowaniem głębokości wpustu 9 mm i warstwy tynku 15 mm. Przekroje przewodów należy dobrać do przewidywanego obciążenia (maks. 63 A). W przypadku stosowania uchwytów odciążających (opcjonalnie) montować je zgodnie z dokumentacją producenta. Skrzynka jest przystosowana do bezpośredniego tynkowania (grubość płyty 10–45 mm).

FAQ

• Czy skrzynka ma fabrycznie zamontowane drzwi? Tak, w zestawie znajdują się metalowe drzwi ze stali malowanej proszkowo, zapewniające wytrzymałość i estetyczny wygląd.
• Jaki jest stopień ochrony IP w miejscu montażu? Skrzynka posiada IP30, co chroni przed dostępem ciał stałych >2,5 mm. Nie jest odporna na wilgoć – przeznaczona do suchych pomieszczeń wewnętrznych.
• Czy obudowa jest odporna na ogień? Tak, materiał (polistyren PS HI FR) jest trudnopalny i samogasnący, przeszedł próbę rozżarzonym drutem w temperaturze 650°C zgodnie z EN60695-2-10.
