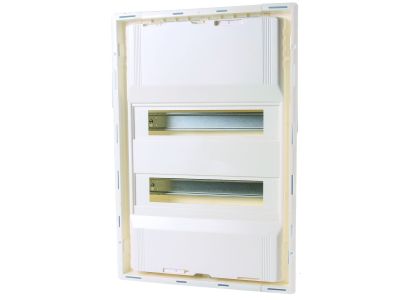

Skrzynka rozdzielcza podtynk. IP30 PUV 14-1N wys:400mm 12-14 mod. 055206 | 05104739 PROTEC.class

Alternatywny kod produktu: 055206

Opis i Kluczowe Cechy

Skrzynka rozdzielcza podtynkowa PUV 14-1N (indeks 05104739) o wysokości 400 mm przeznaczona jest do montażu aparatury modułowej w suchych pomieszczeniach. Dzięki stopniowi ochrony IP30 zabezpiecza instalację przed wnikaniem ciał stałych, a wykonanie w klasie ochronności II eliminuje konieczność stosowania przewodu ochronnego. Materiał polistyren PS HI FR zapewnia trudnopalność i samogaszenie, a odporność ogniowa 750°C (próba rozżarzonym drutem) gwarantuje bezpieczeństwo w warunkach awaryjnych. Obudowa mieści 12–14 modułów i umożliwia prowadzenie przewodów przez wyłamywany kołnierz górny/dolny 220×35 mm.

• Napięcie znamionowe 400 V: Przystosowana do pracy w typowych instalacjach niskiego napięcia, zgodna z wymaganiami obwodów rozdzielczych.
• Prąd do 63 A: Umożliwia bezpieczne zasilanie odbiorników o znacznym obciążeniu bez ryzyka przegrzania połączeń.
• Stopień ochrony IP30: Chroni elementy wewnętrzne przed wnikaniem ciał stałych o średnicy >2,5 mm, odpowiedni do montażu w pomieszczeniach suchych (np. kotłownie, korytarze, biura).
• Klasa ochronności II: Podwójna izolacja eliminuje potrzebę dodatkowego przewodu ochronnego, upraszczając instalację i zwiększając bezpieczeństwo.
• Odporność ogniowa 750°C (próba rozżarzonym drutem): Materiał samogasnący i trudnopalny minimalizuje ryzyko rozprzestrzeniania ognia w przypadku zwarcia lub przegrzania.
• Plombowana konstrukcja: Umożliwia zabezpieczenie przed nieautoryzowanym dostępem, wymagane w wielu instalacjach komercyjnych i użyteczności publicznej.

Zgodność z Normami

Skrzynka została zaprojektowana i wykonana zgodnie z normami DIN VDE 0603-1, DIN EN 61439-1 (VDE 0660-600-1), DIN EN 61439-3 (VDE 0660-600-3) oraz DIN 43871. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności obowiązujących na rynku europejskim. Obudowa nie zawiera PVC ani metali ciężkich, jest bezsilikonowa, co czyni ją przyjazną dla środowiska.

Zastosowanie

Skrzynka PUV 14-1N sprawdzi się wszędzie tam, gdzie wymagana jest estetyczna i bezpieczna rozdzielnica podtynkowa do montażu aparatury modułowej w pomieszczeniach suchych. Najczęściej stosowana w:

• Instalacjach mieszkaniowych i biurowych – jako główna rozdzielnica lub podrozdzielnica do 12–14 modułów.
• Obiektach użyteczności publicznej – do zasilania i sterowania oświetleniem, gniazdami wtykowymi oraz ogrzewaniem.
• Małych obiektach przemysłowych i warsztatach – do zasilania maszyn i urządzeń o łącznym prądzie do 63 A.
• Systemach automatyki budynkowej – jako obudowa dla modułów sterujących, przekaźników i styczników.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy skrzynce mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Skrzynkę przeznaczoną do montażu podtynkowego osadza się w przygotowanym otworze ściennym. Aparaturę modułową montuje się na szynie TH35 (DIN) wewnątrz obudowy. Przewody wyprowadź przez wyłamywany kołnierz górny/dolny o wymiarze 220×35 mm. Przekrój przewodów dobierz zgodnie z maksymalnym prądem obciążenia (do 63 A) i obowiązującymi normami. Po zakończeniu montażu skrzynkę można zaplombować, aby uniemożliwić nieautoryzowany dostęp. Standardowo skrzynka dostarczana jest bez drzwi – drzwi metalowe z serii PETAP można dokupić oddzielnie.

FAQ

• Czy skrzynka ma podświetlenie lub wbudowany LED? Nie, skrzynka PUV 14-1N nie zawiera elementów podświetlających. Jest to pusta obudowa do samodzielnego wyposażenia w aparaturę modułową.
• Jaki stopień ochrony ma skrzynka i czy można ją montować w łazience? Stopień ochrony wynosi IP30, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, ale nie przed wilgocią. Skrzynka przeznaczona jest wyłącznie do pomieszczeń suchych – nie stosuj jej w łazienkach, pralniach ani innych strefach o podwyższonej wilgotności.
• Czy w skrzynce można zainstalować aparaturę z wyłącznikami nadprądowymi i RCD? Tak, skrzynka pomieści od 12 do 14 modułów (jednomodularnych). Możliwy jest montaż wyłączników nadprądowych, różnicowoprądowych, styczników, przekaźników i innych urządzeń modułowych o szerokości 17,5 mm na szynie DIN.
