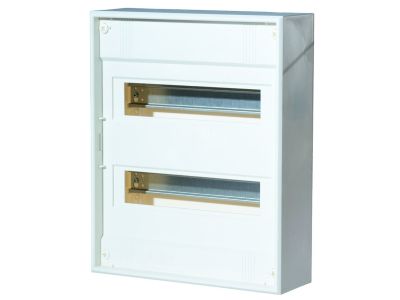

Skrzynka rozdzielcza natynkowa IP30 PAPV 48-4N wys:640mm 48-56 mod. 055200 | 05104733 PROTEC.class

Alternatywny kod produktu: 055200

Opis i Kluczowe Cechy

Skrzynka rozdzielcza natynkowa PAPV 48-4N (symbol 05104733) o wysokości 640 mm i modularnej szerokości 48 modułów to solidne rozwiązanie do montażu aparatury modułowej w suchych pomieszczeniach. Dzięki dopuszczalnemu prądowi do 63 A umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu, a stopień ochrony IP30 chroni przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm. Wykonana z samogasnącego polistyrenu PS HI FR, klasa ochronności II – zapewnia izolację bez konieczności uziemiania obudowy.

• Stopień ochrony IP30: skuteczna bariera przed ciałami stałymi, odpowiednia do typowych warunków w suchych pomieszczeniach (np. kotłownie, piwnice, pomieszczenia techniczne).
• Wymiary: wysokość 640 mm, szerokość modułowa 48 modułów: duża pojemność na aparaturę modułową (wyłączniki, styczniki, przyciski) z zachowaniem ergonomii montażu.
• Prąd do 63 A: bezproblemowa praca z obciążeniami do 63 A – idealna do rozdzielnic głównych i podrozdzielnic.
• Klasa ochronności II (podwójna izolacja): nie wymaga uziemiania obudowy, co upraszcza instalację i zwiększa bezpieczeństwo.
• Odporność ogniowa (750°C, próba rozżarzonym drutem wg EN60695-2-10): materiał trudnopalny, samogasnący – ogranicza ryzyko rozprzestrzeniania ognia w razie zwarcia lub przeciążenia.

Zgodność z Normami

Skrzynka PAPV 48-4N została zaprojektowana zgodnie z wymaganiami norm DIN VDE 0603-1, DIN EN 61439-1 (VDE 0660-600-1), DIN EN 61439-3 (VDE 0660-600-3) oraz DIN 43871. Posiada certyfikat CE i jest przeznaczona do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Skrzynka natynkowa PAPV 48-4N znajduje zastosowanie wszędzie tam, gdzie wymagana jest solidna i szczelna rozdzielnica w suchym środowisku. Idealnie sprawdza się w:

• lokalnych rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych oraz biurowych,
• instalacjach sterowania i automatyki budynkowej (oświetlenie, wentylacja, ogrzewanie),
• pomieszczeniach technicznych, kotłowniach, garażach i warsztatach (suchych),
• obiektach użyteczności publicznej, gdzie wymagana jest wytrzymałość mechaniczna i odporność ogniowa.

Wskazówki Montażowe

Montaż skrzynki oraz wszelkie prace elektryczne powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z bezwzględnym zachowaniem zasady odłączenia napięcia. Skrzynkę mocuje się do ściany za pomocą uchwytów (przewidziane otwory u góry i dołu). Aparaturę modułową należy montować na szynie montażowej TH35 (DIN) – nie dostarczanej w zestawie. Przekrój przewodów doprowadzających powinien być dobrany do prądu obciążenia zgodnie z normą. Przed pierwszym uruchomieniem sprawdzić kompletność listew zaciskowych N i PE znajdujących się w wyposażeniu standardowym.

FAQ

• Czy skrzynka PAPV 48-4N jest dostarczana z drzwiami? Nie, skrzynka standardowo sprzedawana jest bez drzwi. Drzwi metalowe (PETAP) można dokupić oddzielnie.
• Jaki jest stopień ochrony i klasa ochronności? Stopień ochrony IP30 – chroni przed ciałami stałymi >2,5 mm. Klasa ochronności II – podwójna izolacja, nie wymaga uziemienia obudowy.
• Jakie listwy zaciskowe znajdują się w zestawie? W wersji PAPV 48-4N dołączono: 1 szt. listwy N (3×25 mm², 14×4 mm²) oraz 1 szt. listwy PE (6×25 mm², 28×4 mm²).
