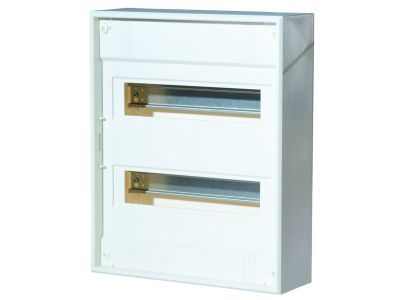

Skrzynka rozdzielcza natynkowa IP30 PAPV 36-3N wys:515mm 36-42 mod. 055199 | 05104732 PROTEC.class

Alternatywny kod produktu: 055199

Opis i Kluczowe Cechy

Skrzynka rozdzielcza natynkowa IP30 PAPV 36-3N o wysokości 515 mm przeznaczona do zabudowy od 36 do 42 modułów aparatury modułowej. Prąd znamionowy do 63 A i napięcie 400 V pozwalają na bezpieczną pracę w obwodach rozdzielczych w suchych pomieszczeniach. Stopień ochrony IP30 chroni przed wnikaniem ciał stałych >2,5 mm. Klasa ochronności II eliminuje konieczność stosowania przewodu ochronnego.

• Stopień ochrony IP30: skuteczna bariera dla ciał stałych o średnicy powyżej 2,5 mm, odpowiednia do montażu w pomieszczeniach suchych.
• Duży przedział kablowy: ułatwia prowadzenie przewodów i zapewnia komfortową aranżację wewnątrz skrzynki.
• Przepusty kablowe góra/dół (wyłamywany kołnierz 220×35 mm) i boki (4 × M25): elastyczne możliwości wprowadzania kabli, dostosowane do różnych tras instalacyjnych.
• Odporność ogniowa 750°C (wg EN60695-2-10): materiał trudnopalny i samogasnący zwiększa bezpieczeństwo pożarowe instalacji.
• Plombowana obudowa: zabezpiecza przed nieautoryzowanym dostępem, umożliwia kontrolę legalności użytkowania.

Zgodność z Normami

Produkt spełnia wymagania norm DIN VDE 0603-1, DIN EN 61439-1 (VDE 0660-600-1), DIN EN 61439-3 (VDE 0660-600-3) oraz DIN 43871. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Obudowa wykonana z materiałów bezsilikonowych, nie zawiera PVC ani metali ciężkich.

Zastosowanie

Skrzynka rozdzielcza PAPV 36-3N znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych oraz obiektów użyteczności publicznej, w pomieszczeniach suchych. Przeznaczona do zabudowy aparatury modułowej oraz złączek instalacyjnych.

• Główna rozdzielnica elektryczna w budynkach jednorodzinnych i wielorodzinnych – do 63 A na wyjściu.
• Podrozdzielnie w biurach, sklepach, warsztatach – instalacja natynkowa ułatwia dostęp w modernizowanych obiektach.
• Instalacje przemysłowe w suchych pomieszczeniach technicznych – kompatybilność z aparaturą modułową 36–42 moduły.
• Punkty dystrybucji energii z możliwością późniejszej rozbudowy – przestronny przedział kablowy i elastyczne przepusty.

Wskazówki Montażowe

Montaż skrzynki może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, po uprzednim odłączeniu napięcia. Skrzynkę mocować natynkowo na ścianie, a aparaturę modułową na szynie TH35. Przekrój przewodów należy dobrać do prądu obciążenia (maks. 63 A). Momenty dokręcania zacisków oraz przepustów kablowych stosować zgodnie z dokumentacją producenta. Przed uruchomieniem sprawdzić poprawność połączeń i zamknięcie plomby.

FAQ

• Czy skrzynka nadaje się do pomieszczeń wilgotnych? Nie – stopień ochrony IP30 jest przewidziany wyłącznie dla pomieszczeń suchych (brak ochrony przed wilgocią i bryzgami wody).
• Czy w zestawie są drzwi? Standardowo drzwi nie są dostarczane. Można zamówić osobno drzwi metalowe z serii PETAP, dedykowane do tej skrzynki.
• Ile modułów aparatury można zamontować? Skrzynka mieści od 36 do 42 modułów aparatury modułowej (szerokość modułu 18 mm).
