Skrzynka rozdz. do ścian pust. IP30 PUVH 56-4N wys:775mm 48-56 1 mod. 055213 | 05104746 PROTEC.class

Alternatywny kod produktu: 055213

Opis i Kluczowe Cechy

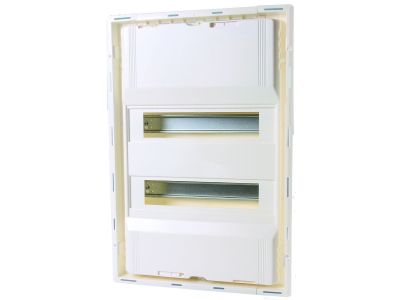

Skrzynka rozdzielcza PUVH 56-4N (indeks 05104746) przeznaczona do montażu w ścianach pustych. Przystosowana do zabudowy aparatury modułowej o prądzie do 63 A, zapewnia bezpieczną pracę instalacji dzięki napięciu znamionowemu 400 V i stopniowi ochrony IP30. Klasa ochronności II oraz drzwi metalowe w zestawie (stal malowana proszkowo) gwarantują trwałość i bezpieczeństwo. Szerokość wnęki 359 mm, wysokość 730 mm.

• Stopień ochrony IP30: chroni przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm oraz kroplami wody – idealna do suchych pomieszczeń wewnętrznych.
• Prąd znamionowy do 63 A: umożliwia zabudowę wielu aparatów modułowych, np. wyłączników nadprądowych, różnicowoprądowych czy styczników, w jednej rozdzielnicy.
• Napięcie znamionowe 400 V: odpowiednia do instalacji trójfazowych, zapewnia bezpieczną izolację i kompatybilność z sieciami niskiego napięcia.
• Odporność ogniowa 850°C (próba rozżarzonym drutem wg EN 60695-2-10): materiał trudnopalny i samogasnący – zwiększa bezpieczeństwo pożarowe instalacji.
• Możliwość łączenia w szereg i plombowanie: umożliwia rozbudowę systemu oraz zabezpieczenie przed nieautoryzowanym dostępem.
• Bezsilikonowa, bez PVC i metali ciężkich: materiał przyjazny dla środowiska i bezpieczny w użytkowaniu.

Zgodność z Normami

Skrzynka wykonana zgodnie z normami: DIN VDE 0603‑1, DIN EN 61439‑1 (VDE 0660‑600‑1), DIN EN 61439‑3 (VDE 0660‑600‑3) oraz DIN 43871. Posiada klasę ochronności II i deklarację zgodności CE. Odporność ogniowa potwierdzona próbą rozżarzonym drutem wg EN 60695‑2‑10 w temperaturze 850°C.

Zastosowanie

Skrzynka PUVH 56-4N przeznaczona jest do montażu w ścianach pustych (np. gipsowo‑kartonowych, szkieletowych) w instalacjach elektrycznych budynków mieszkalnych, biurowych i usługowych. Umożliwia zabudowę aparatury modułowej dla obwodów sterowania, zasilania i sygnalizacji.

• Instalacje rozdzielcze w lokalach mieszkalnych – montaż wyłączników nadprądowych, różnicowoprądowych i ochronników przepięciowych.
• Aplikacje w budynkach użyteczności publicznej – zabudowa styczników, przekaźników i sterowników w szafkach podtynkowych.
• Modernizacja instalacji – rozbudowa istniejących układów poprzez łączenie skrzynek w szereg.
• Obwody oświetleniowe i gniazd wtykowych do 63 A – elastyczne zarządzanie obciążeniem.

Wskazówki Montażowe

Montaż skrzynki powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Skrzynkę montuje się w ścianie pustej z użyciem dołączonego zestawu kotwiczącego (nr art. 05104751). Przewody należy prowadzić przez wyłamywane przepusty góra/dół (kołnierz 200×50 mm). Przekrój przewodów dobrać zgodnie z obciążeniem i normami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Zalecana grubość płyty: 10–45 mm, warstwa tynku do 15 mm.

FAQ

• Czy skrzynka nadaje się do montażu w ścianie z płyt gipsowo-kartonowych? Tak, jest dedykowana do ścian pustych i dostarczana z zestawem kotwiczącym, który umożliwia bezpieczne osadzenie w płytach gipsowo-kartonowych i innych materiałach szkieletowych.
• Jaki jest stopień ochrony i czy mogę ją stosować w pomieszczeniach wilgotnych? Stopień ochrony IP30 chroni przed ciałami stałymi >12,5 mm i kroplami wody, dlatego skrzynka przeznaczona jest do suchych pomieszczeń wewnętrznych. Do miejsc narażonych na wilgoć należy wybrać model o wyższym IP.
• Czy drzwi są w zestawie i czy można je zamknąć na klucz? Tak, drzwi metalowe malowane proszkowo są w standardzie. Skrzynka jest plombowana – w zależności od wymogów instalatora można zastosować plombę lub kłódkę.
