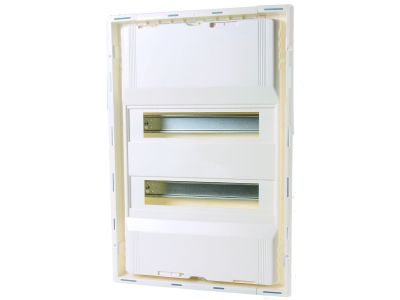

Skrzynka rozdz. do ścian pust. IP30 PUVH 42-3N wys:650mm 36-42 1 mod. 055212 | 05104745 PROTEC.class

Alternatywny kod produktu: 055212

Opis i Kluczowe Cechy

Skrzynka rozdzielcza do ścian pustych PUVH 42-3N (nr kat. 05104745) przeznaczona do montażu aparatury modułowej o prądzie do 63 A. Stopień ochrony IP30 zapewnia ochronę przed ciałami stałymi o średnicy powyżej 2,5 mm, co czyni ją odpowiednią do wnętrz suchych. Napięcie znamionowe 400 V pozwala na stosowanie w standardowych instalacjach niskiego napięcia. Szerokość modułu 1 moduł (18 mm) – dedykowana do typowej aparatury modułowej. Dostarczana z metalowymi drzwiami (stal malowana proszkowo) oraz zestawem do kotwiczenia w ścianach pustych (nr art. 05104751).

• Wymiary wnęki: szerokość 359 mm, wysokość 605 mm, warstwa tynku 15 mm, głębokość wpustu (drzwi + rama) 9 mm – ułatwia precyzyjne dopasowanie do standardowych otworów w ścianach pustych.
• Przepusty kablowe góra/dół: wyłamywany kołnierz 200×50 mm – umożliwia łatwe i elastyczne wprowadzenie przewodów z obu stron bez dodatkowej obróbki.
• Materiał: tworzywo sztuczne (polistyren PS HI FR, część dolna i pokrywa) – wysokoodporny na uderzenia, trudnopalny, samogasnący (850°C wg EN 60695-2-10), zapewnia bezpieczeństwo pożarowe.
• Klasa ochronności II: izolacja podwójna – nie wymaga uziemienia skrzynki, co upraszcza instalację i podnosi bezpieczeństwo.
• Zakres temperatur pracy: od -25°C do 40°C – możliwość stosowania w nieogrzewanych pomieszczeniach technicznych.
• Plombowana, bezsilikonowa, bez PVC i metali ciężkich: zgodność z wymogami ochrony środowiska i możliwość zabezpieczenia przed nieupoważnionym dostępem.

Zgodność z Normami

Skrzynka rozdzielcza spełnia wymagania norm: DIN VDE 0603-1, DIN EN 61439-1 (VDE 0660-600-1), DIN EN 61439-3 (VDE 0660-600-3) oraz DIN 43871. Odporność ogniowa potwierdzona zgodnie z EN 60695-2-10 (temperatura 850°C). Posiada oznakowanie CE.

Zastosowanie

Skrzynka PUVH 42-3N dedykowana jest do montażu w ścianach pustych (kartonowo-gipsowych, beton komórkowy itp.) w budynkach mieszkalnych, biurowych i użyteczności publicznej. Służy jako rozdzielnica podtynkowa dla obwodów odbiorczych i sterujących.

• Instalacje mieszkaniowe – rozdzielnica główna lub podrozdzielnica dla obwodów gniazd, oświetlenia i sterowania.
• Automatyka budynkowa – montaż styczników, przekaźników, sterowników w rozdzielnicach w ścianach pustych.
• Obiekty użyteczności publicznej – biura, sklepy, hotele, gdzie wymagana jest estetyczna i bezpieczna zabudowa aparatury.
• Modernizacje – zamiennik dla starych skrzynek z możliwością użycia uchwytów odciążających od góry i dołu (opcjonalnie).

Wskazówki Montażowe

Montaż i instalację może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Skrzynkę należy kotwić w ścianie pustej za pomocą dostarczonego zestawu kotwicznego (nr art. 05104751). Wymiary wnęki: szer. 359 mm, wys. 605 mm, warstwa tynku 15 mm, głębokość wpustu 9 mm. Przepusty kablowe wyłamywać zgodnie z oznaczeniami. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta i obowiązującymi normami (nie podano w danych; należy stosować standardowe wartości dla odpowiednich prądów). Po zakończeniu montażu skrzynkę można plombować.

FAQ

• Czy skrzynka nadaje się do montażu w ścianie z karton-gipsu? Tak, skrzynka jest dedykowana do ścian pustych. W zestawie znajduje się specjalny zestaw kotwiczący (nr art. 05104751) umożliwiający bezpieczne osadzenie w płytach gipsowo-kartonowych oraz innych materiałach o grubości 10–45 mm.
• Jaki jest stopień ochrony skrzynki? IP30 – ochrona przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm, brak ochrony przed wilgocią. Przeznaczona do montażu wewnątrz pomieszczeń suchych.
• Czy można łączyć kilka skrzynek w szereg? Tak, producent przewiduje możliwość łączenia w szereg, co pozwala na tworzenie rozdzielnic wielorzędowych. Należy stosować odpowiednie łączniki (nie są w zestawie).
