Skrzynka rozdz. do ścian pust. IP30 PUVH 14-1N wys:400mm 12-14 1 mod. 055210 | 05104743 PROTEC.class

Alternatywny kod produktu: 055210

Opis i Kluczowe Cechy

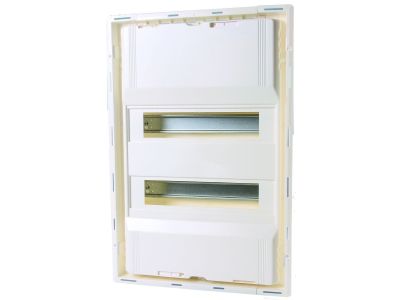

Skrzynka rozdzielcza do ścian pustych typu PUVH 14-1N (nr kat. 05104743) przeznaczona jest do instalacji aparatury modułowej o prądzie do 63 A. Oferuje wysokość 400 mm i miejsce na 14 modułów (12–14 w zależności od konfiguracji), co pozwala na elastyczne rozmieszczenie wyłączników, styczników i innych elementów w rozdzielnicy podtynkowej. Dzięki stopniowi ochrony IP30 oraz klasie ochronności II zapewnia bezpieczną pracę w suchych pomieszczeniach wewnętrznych.

• Stopień ochrony IP30: Chroni przed wnikaniem ciał stałych o średnicy ≥ 2,5 mm, odpowiedni do montażu w suchych wnętrzach bez ryzyka kontaktu z narzędziami czy przewodami.
• Napięcie znamionowe 400 V: Umożliwia pracę w standardowych sieciach trójfazowych, obsługując obciążenia do 63 A bez obniżania parametrów izolacji.
• Klasa ochronności II (podwójna izolacja): Zapewnia bezpieczeństwo nawet w przypadku uszkodzenia przewodu ochronnego – materiał obudowy (PS HI FR) jest nieprzewodzący i samogasnący.
• Odporność ogniowa 850°C (wg EN 60695-2-10): Tworzywo jest trudnopalne i samogasnące, co zwiększa bezpieczeństwo pożarowe instalacji.
• Możliwość łączenia w szereg i plombowania: Pozwala na rozbudowę rozdzielnicy oraz zabezpieczenie przed nieautoryzowanym dostępem – idealne dla budynków użyteczności publicznej.

Zgodność z Normami

Skrzynka spełnia wymagania norm DIN VDE 0603?1, DIN EN 61439-1 (VDE 0660-600-1), DIN EN 61439-3 (VDE 0660-600-3) oraz DIN 43871. Posiada certyfikat CE i jest zgodna z europejskimi standardami dla rozdzielnic niskiego napięcia. Materiał obudowy (PS HI FR) przeszedł testy odporności na rozżarzenie wg EN 60695-2-10 w temperaturze 850°C.

Zastosowanie

Skrzynka PUVH 14-1N dedykowana jest do montażu w ścianach pustych (np. karton-gips, płyta gipsowo-kartonowa) o grubości 10–45 mm. Sprawdza się w instalacjach mieszkaniowych, biurowych oraz w lekkiej zabudowie, gdzie konieczne jest ukrycie aparatury modułowej.

• Instalacje oświetleniowe i gniazd wtyczkowych w pomieszczeniach suchych.
• Sterowanie obwodami grzewczymi, wentylacją i klimatyzacją w budynkach z lekkimi ścianami działowymi.
• Rozdzielnice dla małych obiektów usługowych, np. sklepów, gabinetów, recepcji.
• Zastosowania wymagające łączenia skrzynek w szereg – do tworzenia większych zestawów rozdzielczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Skrzynkę mocuje się w ścianie pustej za pomocą dołączonego zestawu kotwiczącego (nr art. 05104751). Przed wmurowaniem dostosuj grubość płyty (10–45 mm) oraz wymiary wnęki: szer. 359 mm, wys. 355 mm. Zachowaj głębokość wpustu ramy 9 mm i warstwę tynku 15 mm. Przekroje przewodów dobierz do prądu obciążenia (maks. 63 A). Dokręć połączenia zgodnie z dokumentacją producenta. Po zakończeniu sprawdź działanie zamka plombowego.

FAQ

• Czy skrzynka nadaje się do montażu w ścianie z karton‑gipsu? Tak, jest dedykowana do ścian pustych o grubości 10–45 mm. W zestawie znajduje się system kotwiczący ułatwiający montaż.
• Jakie akcesoria umożliwiają łączenie skrzynek w szereg? Skrzynka posiada fabryczne otwory i wyłamywane kołnierze (200×50 mm) góra/dół, które pozwalają na łączenie z sąsiednimi modułami bez dodatkowych przejściówek.
• Czy obudowa jest odporna na udary mechaniczne? Tworzywo PS HI FR jest twarde i trudnopalne, ale stopień ochrony IP30 nie gwarantuje odporności na celowe uderzenia – do stref narażonych na uszkodzenia zalecamy zastosowanie osłon dodatkowych.
